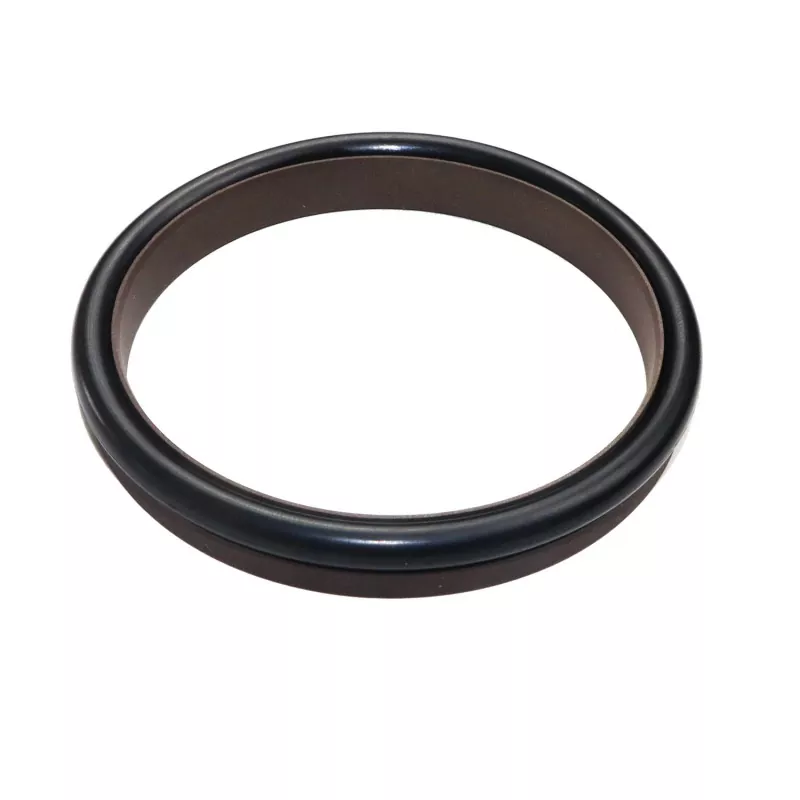

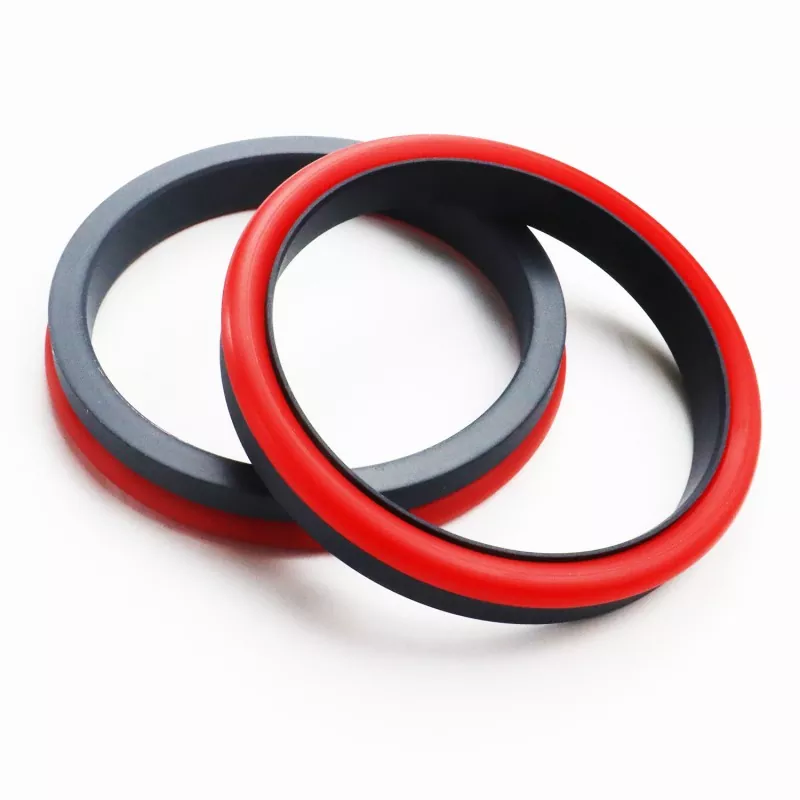

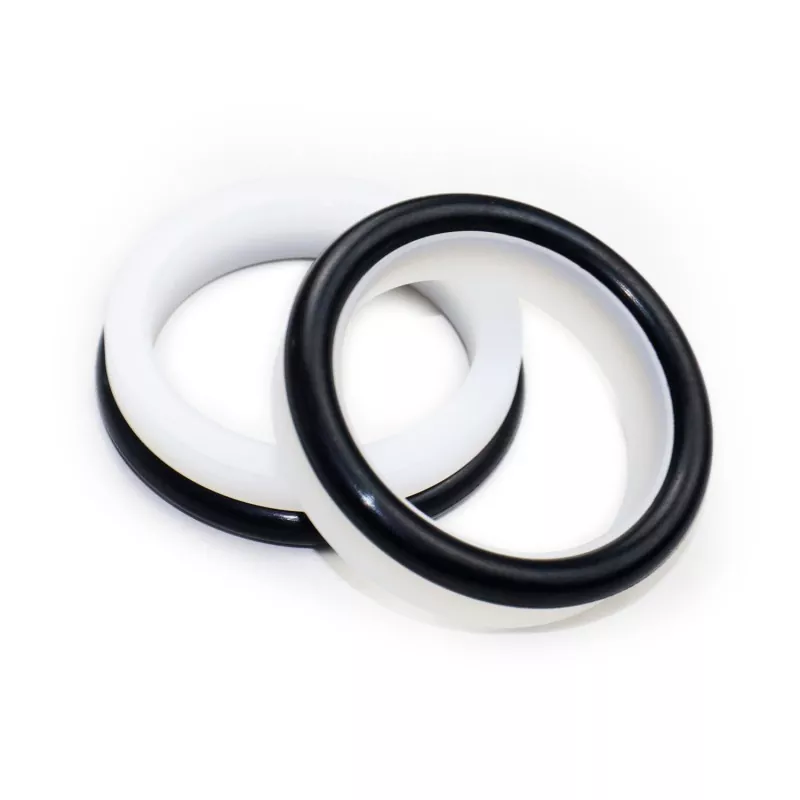

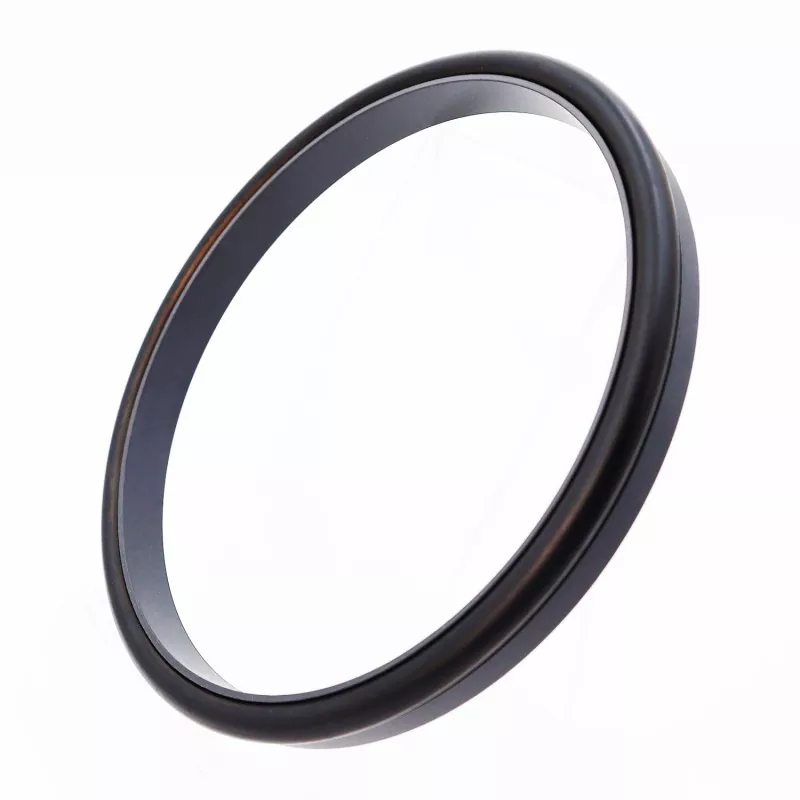

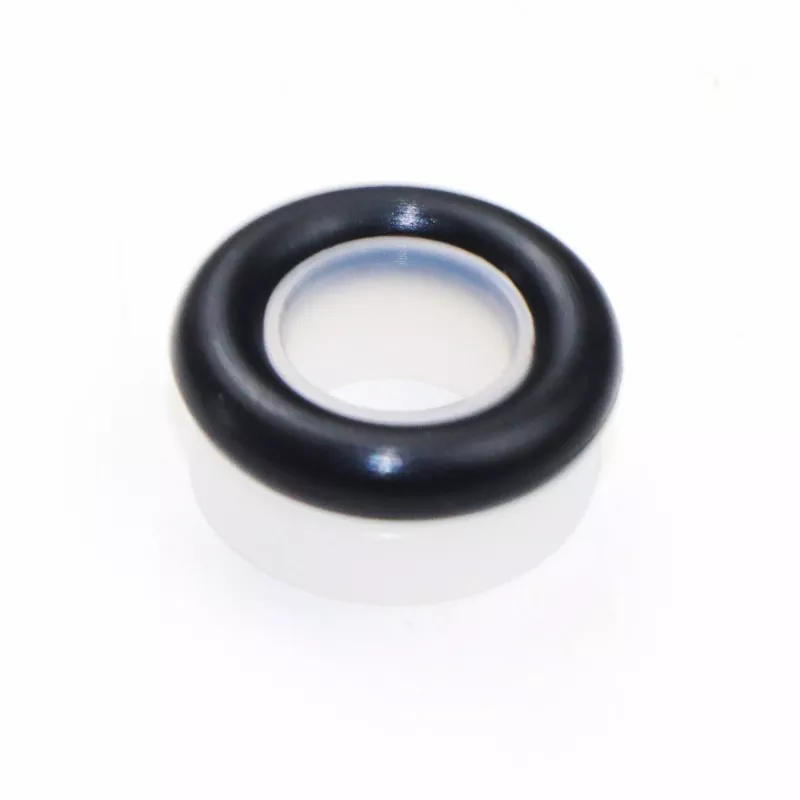

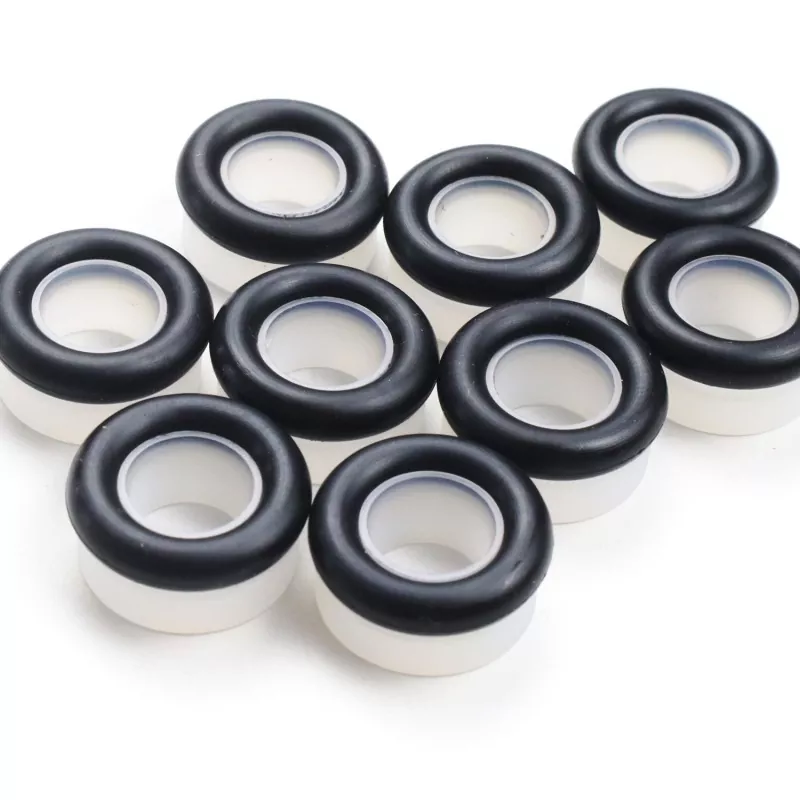

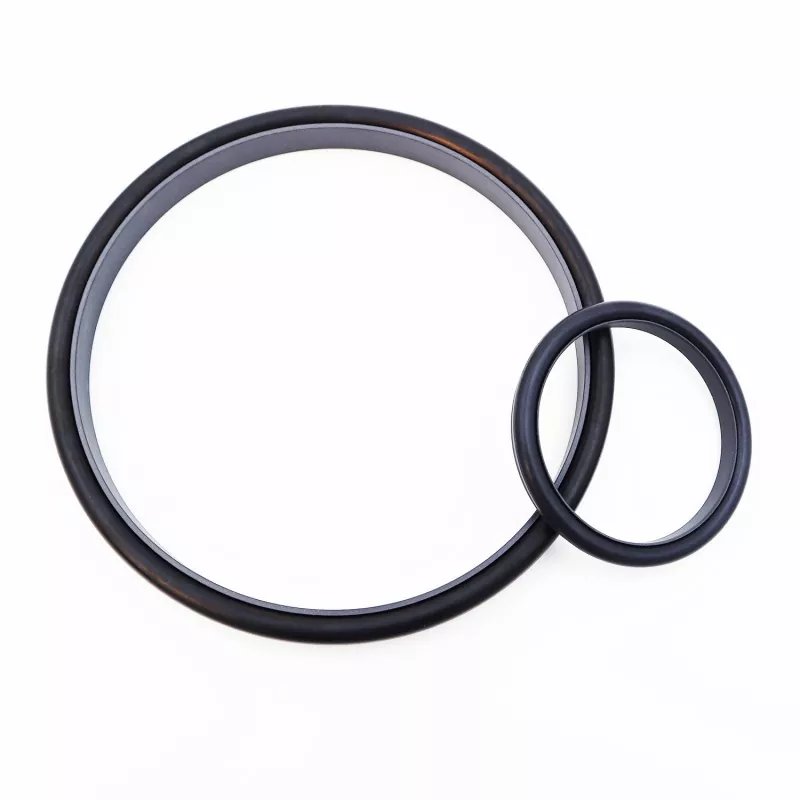

A Vedação Combinada Reforçada em Ângulo Reto (Vedação de Pressão Ultra-Alta/Pressão Hidráulica) consiste em um anel de vedação reforçado em ângulo reto feito de PTFE e seus materiais compósitos, e um O-ring. É adequado para vedação unidirecional em movimento alternativo hidráulico.
Dependendo do tipo de O-ring utilizado, ele está disponível nas séries RC08 e RC09 (compatível com os O-rings da série GB1235). Devido ao design de espessura otimizado do anel de vedação, ele funciona bem mesmo sob pressão de água ou outros meios de baixa viscosidade.
O design estrutural do anel de vedação reforçado também melhora a resistência da vedação a altas e ultra-altas pressões. Geralmente não é adequado para instalação em ranhuras fechadas.
1. Baixo atrito, baixa resistência inicial, movimento suave, atrito dinâmico e estático igual, sem fluência.
2. Longa vida útil, adequada para vedação de lubrificação sem óleo.
3. Adequado para vedar meios de alta pressão, ultra-alta pressão e baixa viscosidade, como água.
Valores extremos não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Mídia |
|
≤200 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleo hidráulico, fluidos resistentes ao fogo (HFA/HFB), gás, etc. |
|
-20 a +200 (com anel de vedação FKM) |
1. Materiais de anel de vedação correspondentes: Borracha de nitrilo butadieno R01 (NBR), Borracha de fluoreto RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3, outros materiais opcionais incluem PTFE2, PTFE4 e outros materiais de alto desempenho.

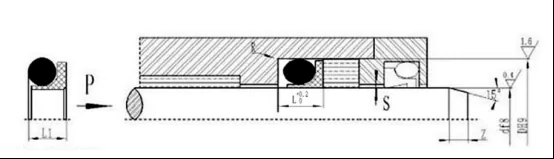

Modelo de pedido RC08 — 80x90,2x11,2 — PTFE3 — R01 Modelo - Diâmetro da haste x Diâmetro da ranhura x Largura da ranhura - Código do material
Tabela de especificações e parâmetros do RC08
Pode produzir produtos de qualquer tamanho listado na tabela de especificações
|
Padrão df8 RCO8 |
Carga leve df8 RCO8-Q |
Carga pesada df8 RC08-Z |
Diâmetro da ranhura D H9 |
Largura da ranhura eu+0,2 |
Altura do selo L1 |
Cantos arredondados Rmáx. |
Folga radial Smax |
Chanfro Zmin |
Diâmetro do fio do anel de vedação dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Observação:1. Consulte nossa empresa se for necessário um sistema de canal fechado.
2. Pressão > 60MPa, tolerância de ajuste raiz H8/f8, vedação de pressão ultra-alta Smax < 0,05.
