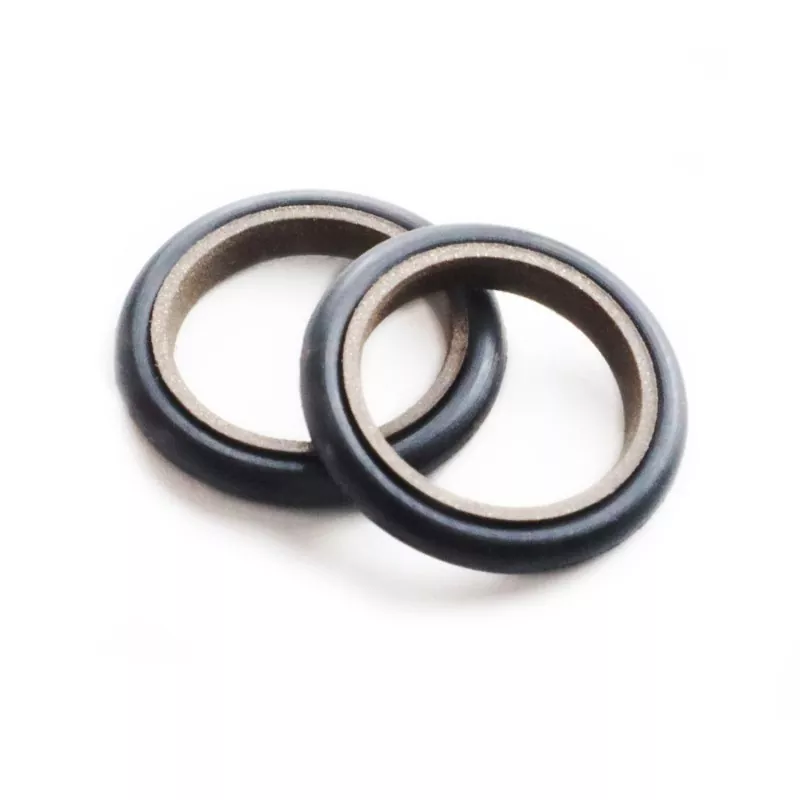

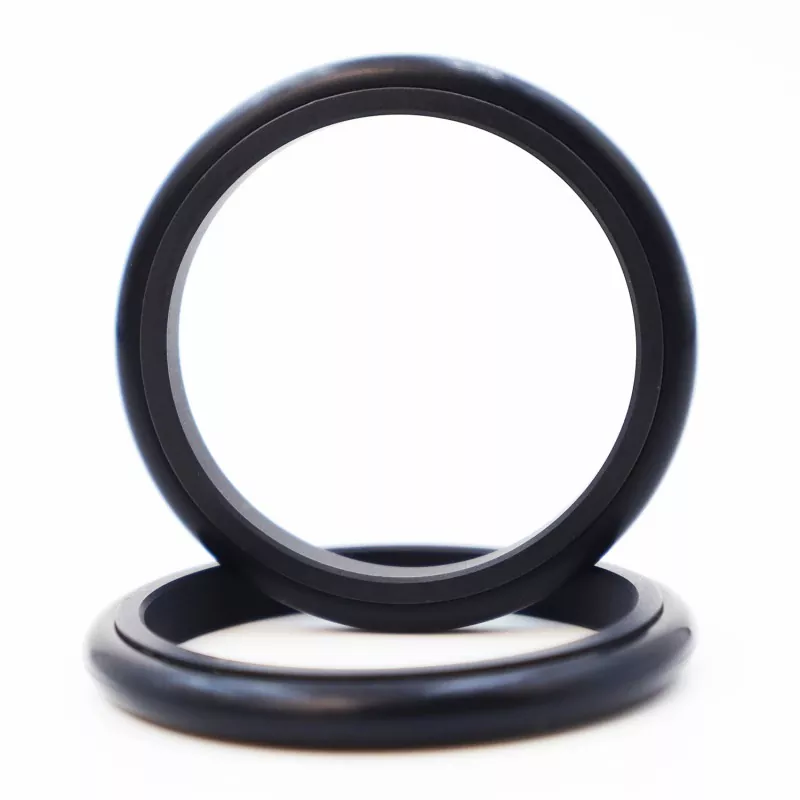

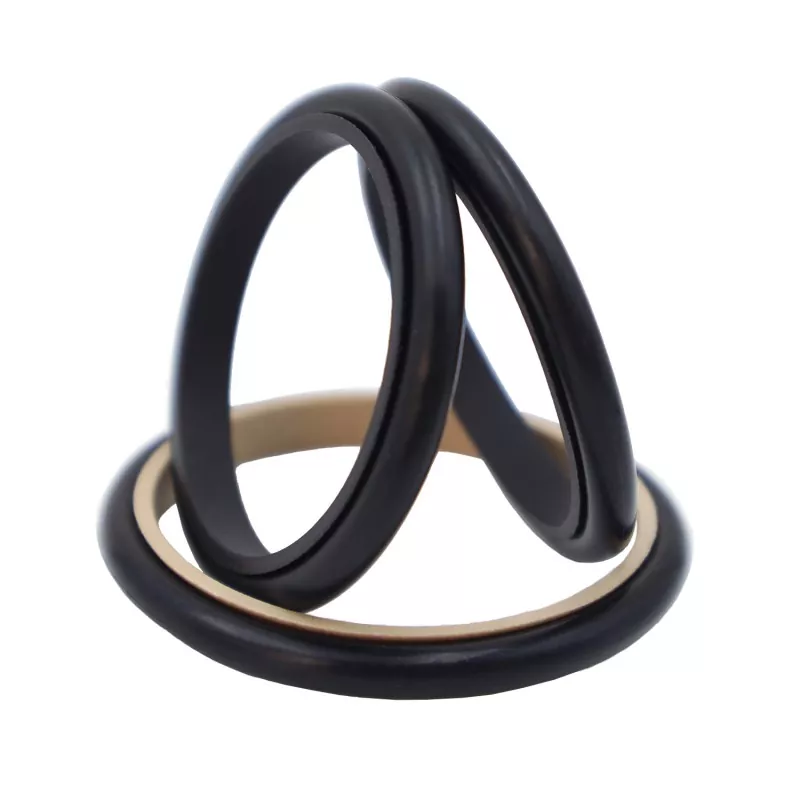

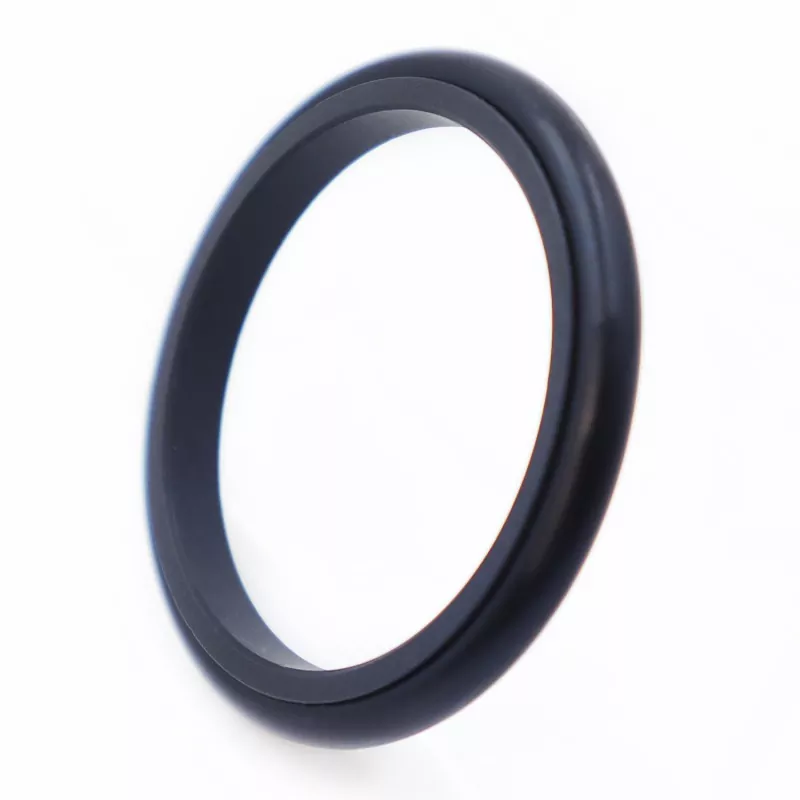

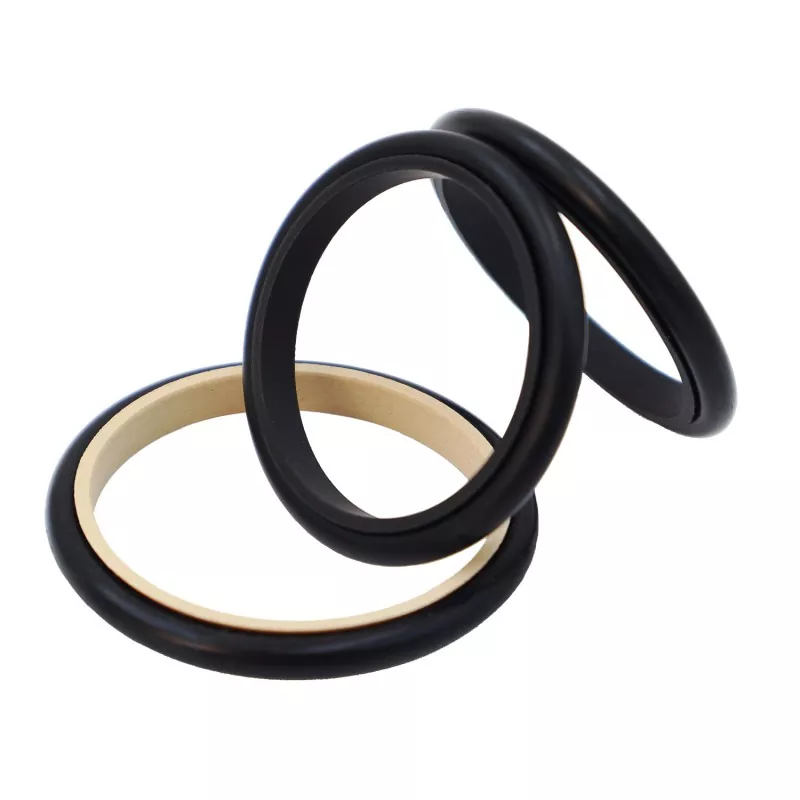

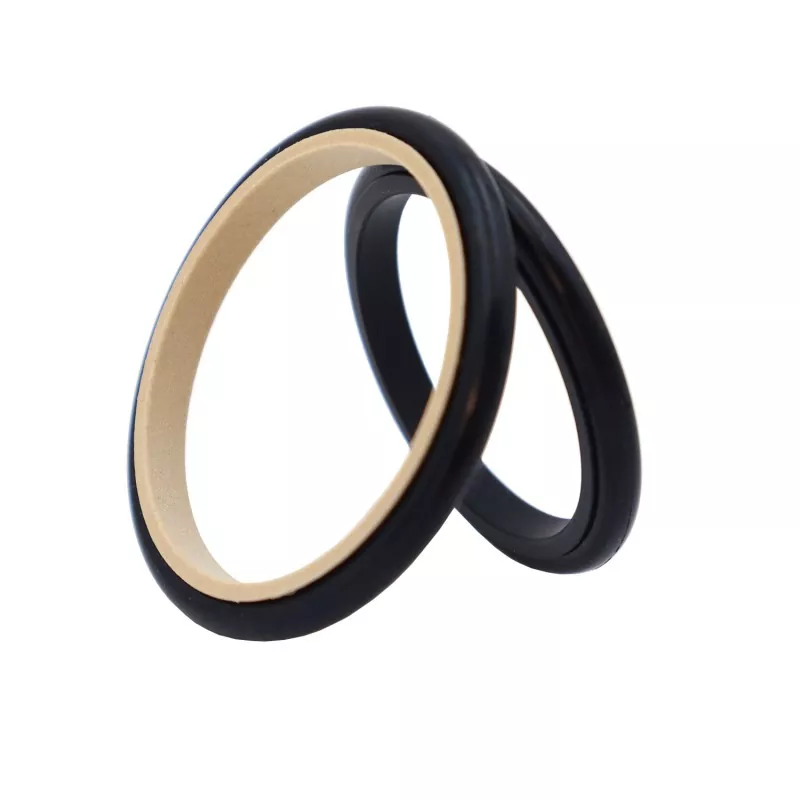

A vedação combinada de tampa consiste em um anel de vedação em forma de tampa de PTFE e um O-ring de borracha, projetado para vedação de pressão bidirecional em aplicações alternativas hidráulicas e pneumáticas. O O-ring fornece força radial e compensa o desgaste do anel de vedação; o anel de vedação apresenta um design de lábio fino que oferece excelentes recursos de compensação de acompanhamento, resultando em desempenho de vedação superior. É compatível com ranhuras de O-ring padrão GB1235. Para diâmetros de haste menores que 30 mm, um projeto de ranhura do tipo dividido (aberto) deve ser usado.
Esta vedação é adequada para condições operacionais hidráulicas e pneumáticas e suporta vedação de pressão bidirecional. Ele oferece vantagens como baixo atrito, resistência mínima à ruptura, operação suave sem aderência e deslizamento, adequação para lubrificação sem óleo e longa vida útil. Requer espaço mínimo de instalação e permite fácil desmontagem e manutenção.
Nota de seleção: Para aplicações com diâmetros de haste de 30 mm ou menos, recomenda-se o uso de uma ranhura tipo split (aberta) para instalação.
1. Adequado para aplicações hidráulicas e pneumáticas; suporta vedação de pressão bidirecional.
2. Baixo atrito, resistência mínima à ruptura e movimento suave; atrito dinâmico e estático igual; sem deslizamento.
3. Longa vida útil; adequado para aplicações de lubrificação sem óleo.
4. Design compacto; fácil instalação e manutenção.
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Mídia |
|
≤20 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleo hidráulico de base mineral, fluidos resistentes ao fogo (HFA/HFB), gases, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Os materiais para o anel de vedação que acompanha incluem: borracha nitrílica R01 (NBR), borracha fluorada R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3; materiais alternativos incluem PTFE1, PTFE2 e PTFE4.
Modelo do pedido: RC13—80-PTFE3—R01 ou SPNC-80-PTFE3—R01
RC13/SPNC - Modelo 80 - Diâmetro do eixo dPTFE3 - Código do material PTFE R01 - Código do material do O-ring
Os produtos podem ser fabricados em qualquer tamanho listado na tabela de especificações.
|

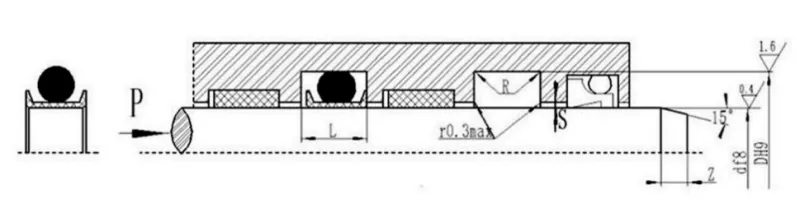

Faixa de diâmetro do eixo df8 |
Diâmetro da ranhura D H9 |
Largura da ranhura L+0,2 |
Raio de canto Rmáx. |
Folga radial Smáx. |
Chanfro Zmin |
Diâmetro do fio do anel de vedação d0 |
|
|
Para aplicações hidráulicas |
Para aplicações pneumáticas e hidráulicas de baixo atrito |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
