Como fabricante especializado em vedações de alta pressão, a Ruichen Sealing oferece a "Vedação Combinada Tipo Pé". O anel de vedação apresenta uma estrutura de lábios finos que proporciona excelentes capacidades de compensação dinâmica. Sua superfície de vedação exclusiva em formato de pé – incorporando uma ranhura em forma de cunha – aumenta a resistência à contaminação e reduz o atrito; esse design especializado aumenta significativamente a resistência à pressão, tornando-o adequado para aplicações de alta e ultra-alta pressão. Nota: Esta vedação não é adequada para instalação em ranhuras fechadas.
Aceitamos consultas sobre seleção e pedidos em grandes quantidades de compradores de equipamentos de engenharia.

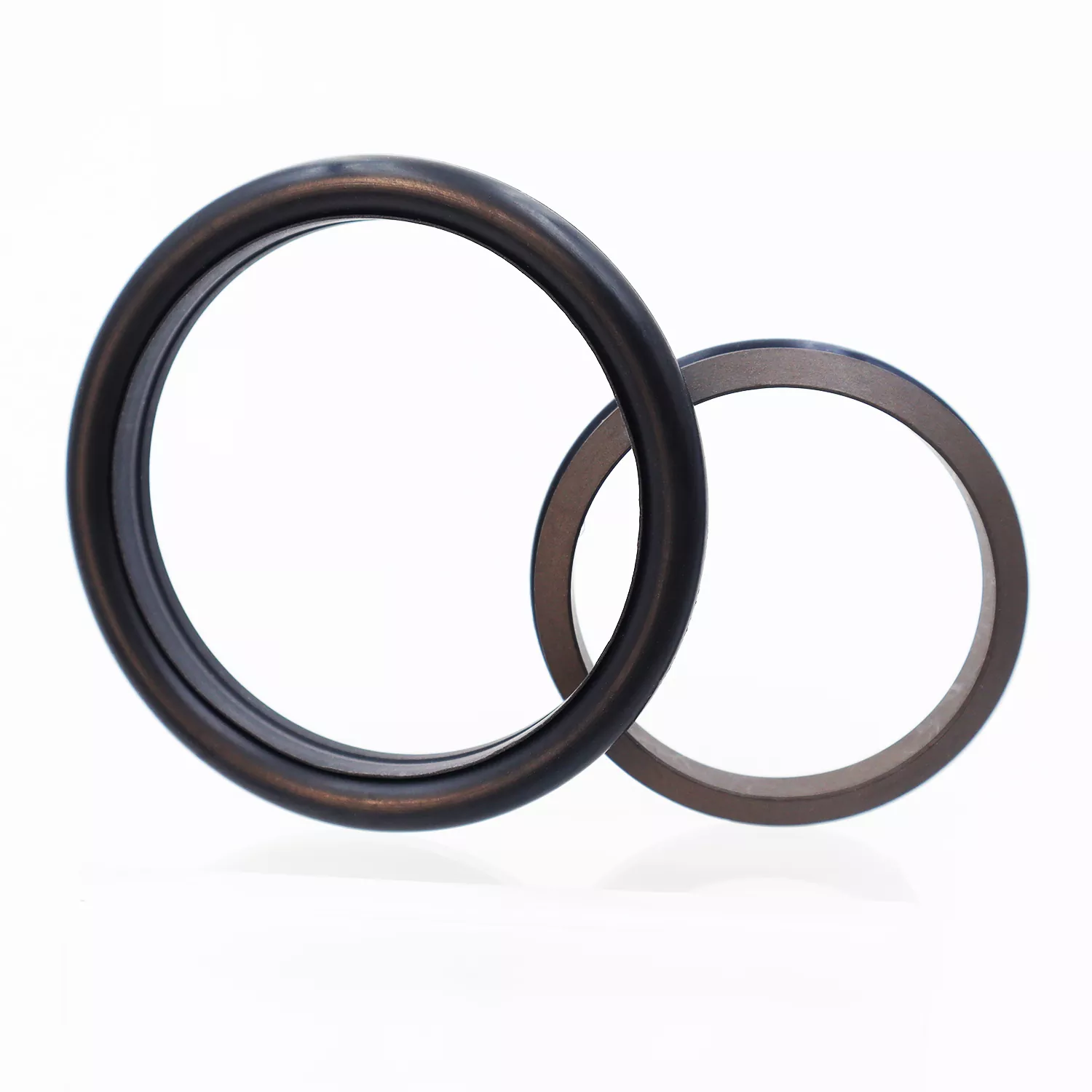

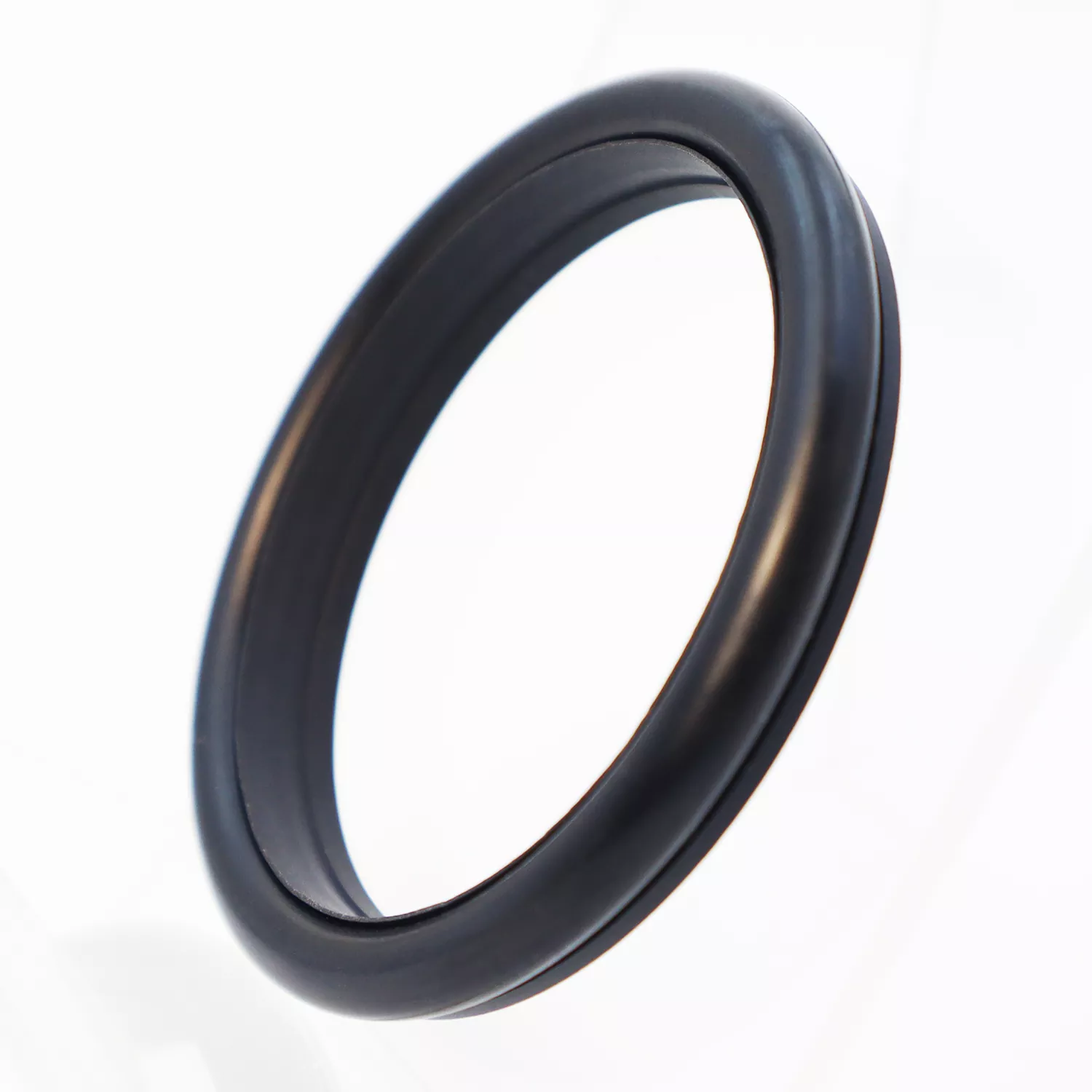

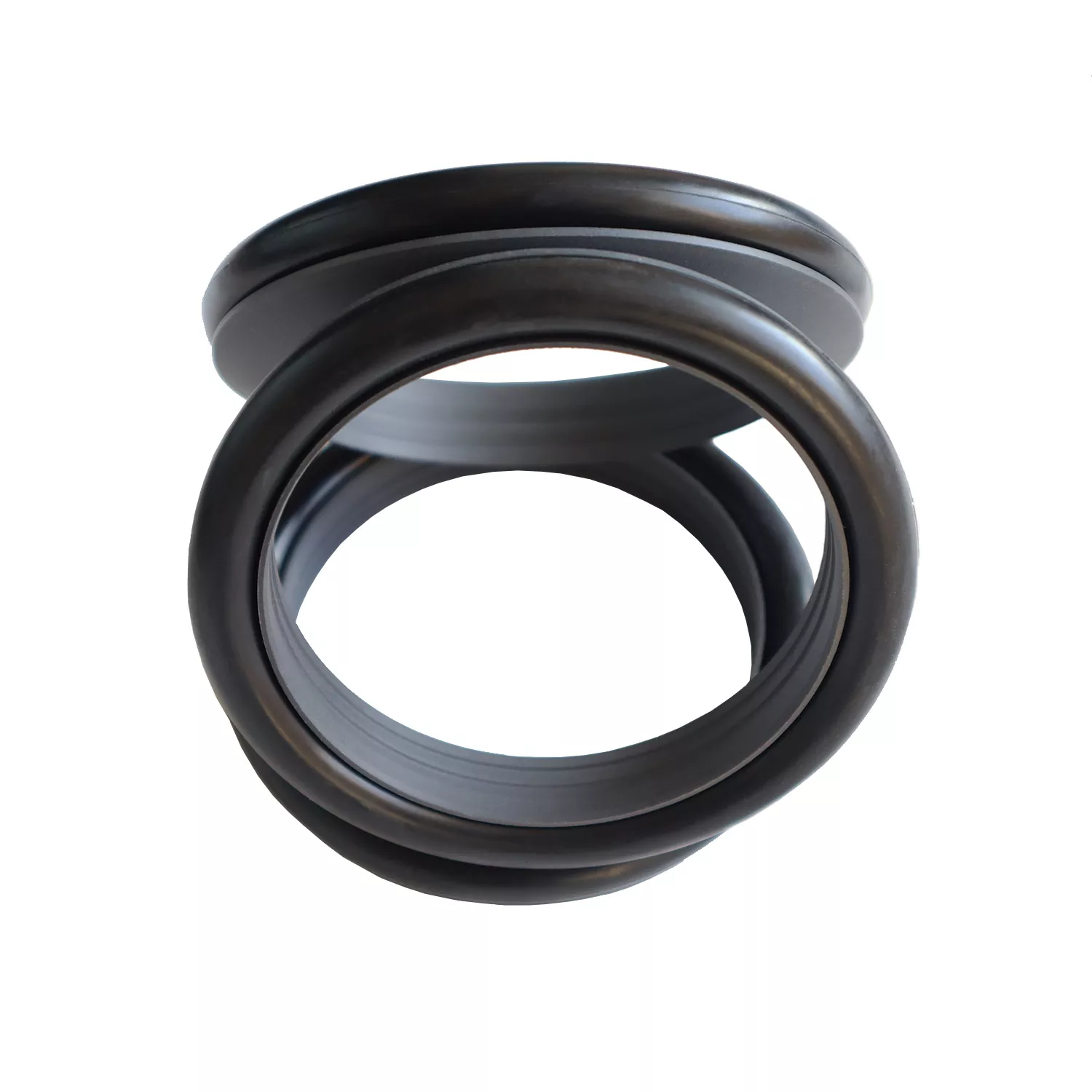

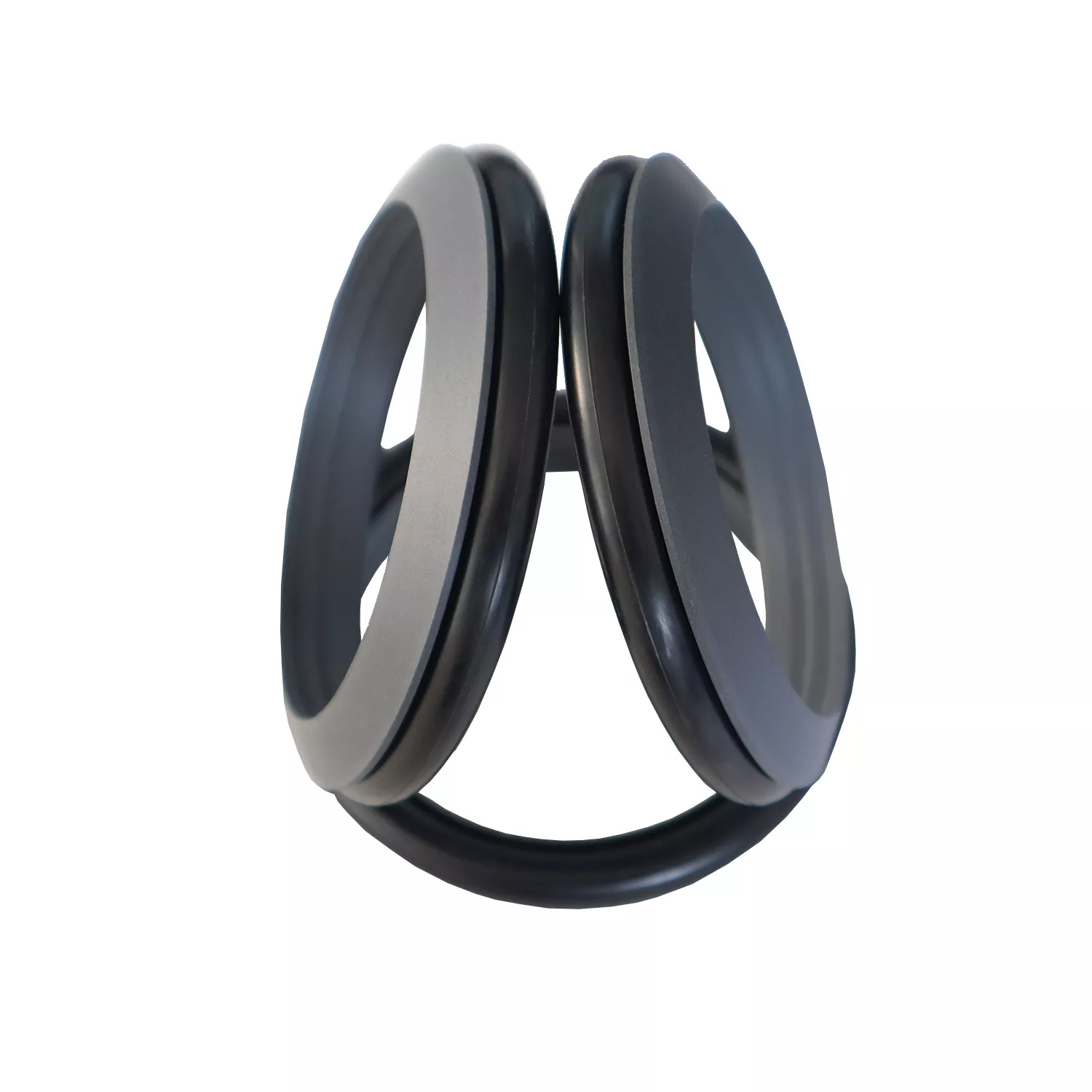

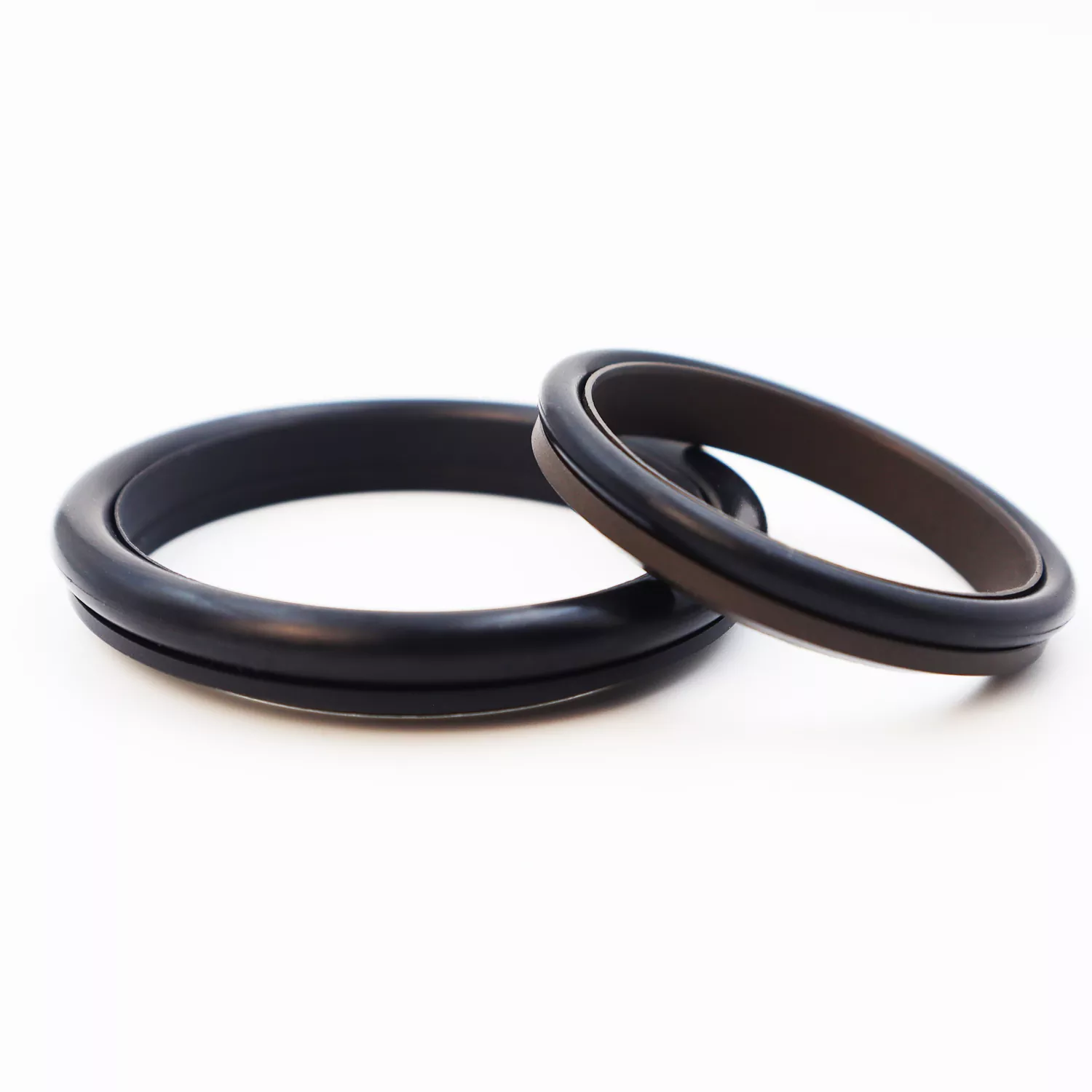

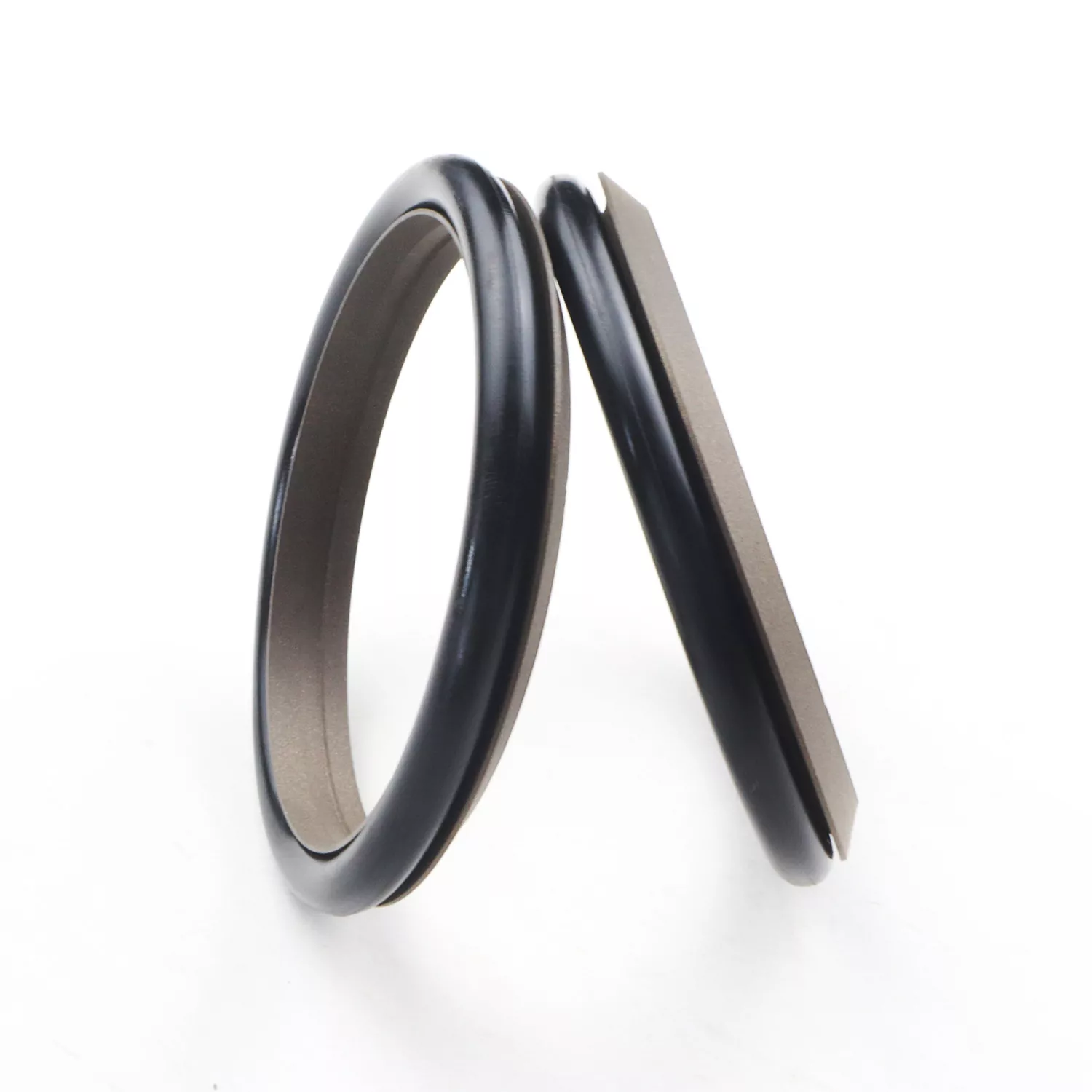

A vedação combinada tipo pé consiste em um anel de vedação em formato de pé (feito de PTFE ou compostos de PTFE) emparelhado com um anel de vedação de borracha; ele foi projetado para vedação de ação simples em aplicações alternativas hidráulicas e pneumáticas.
Ele é categorizado nas séries RC03 e RC04 (que utiliza anéis de vedação da série GB1235) com base no anel de vedação que o acompanha. O anel de vedação apresenta um design de lábio fino que oferece compensação dinâmica superior, resultando em excelente desempenho de vedação. A ranhura em forma de cunha na superfície de vedação em forma de pé melhora a integridade da vedação e a resistência à contaminação, ao mesmo tempo que reduz o atrito. O projeto estrutural também melhora a capacidade de lidar com a pressão da vedação. Geralmente, não pode ser instalado em ranhuras fechadas.
1. Adequado para aplicações hidráulicas e pneumáticas
2. Excelente desempenho de vedação em ambientes de alta e baixa pressão
3. Baixo atrito; resistência mínima ao arranque e movimento suave; atrito dinâmico e estático igual; sem efeito stick-slip
4. Longa vida útil; adequado para aplicações de lubrificação isentas de óleo
5. Capaz de lidar com requisitos de vedação de alta pressão e ultra-alta pressão
Os valores limites não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Mídia |
|
≤100 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleo hidráulico, fluidos resistentes ao fogo (HFA/HFB), gás, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Os materiais de anel de vedação compatíveis incluem: borracha nitrílica RO1 (NBR), borracha fluorada RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3; outras opções disponíveis incluem PTFE2, PTFE4 e outros materiais de alto desempenho.

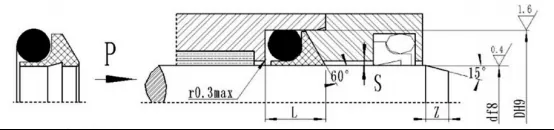

Modelo de pedido: RC03—80x89x10-PTFE3-R01
Modelo - Diâmetro da haste x Diâmetro da ranhura x Largura da ranhura PTFE3 - Código de material de PTFE modificado R01 - Código de material do anel de vedação
Os produtos podem ser fabricados em qualquer tamanho listado na tabela de especificações.
|
df8 |
D H9 |
L+0.2 |
Smáx. |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Notas: 1. Para pressões >60 MPa, use uma tolerância de ajuste H8/f8 na área da base da vedação; para vedação de ultra-alta pressão, Smax <0,05.
2. Consulte o escritório se for necessária uma estrutura de canal fechado.
Compatível com anéis de vedação GB1235; produtos de qualquer tamanho listados na tabela de especificações podem ser fabricados.
|
df8 |
D H9 |
L+0.2 |
Smáx. |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
