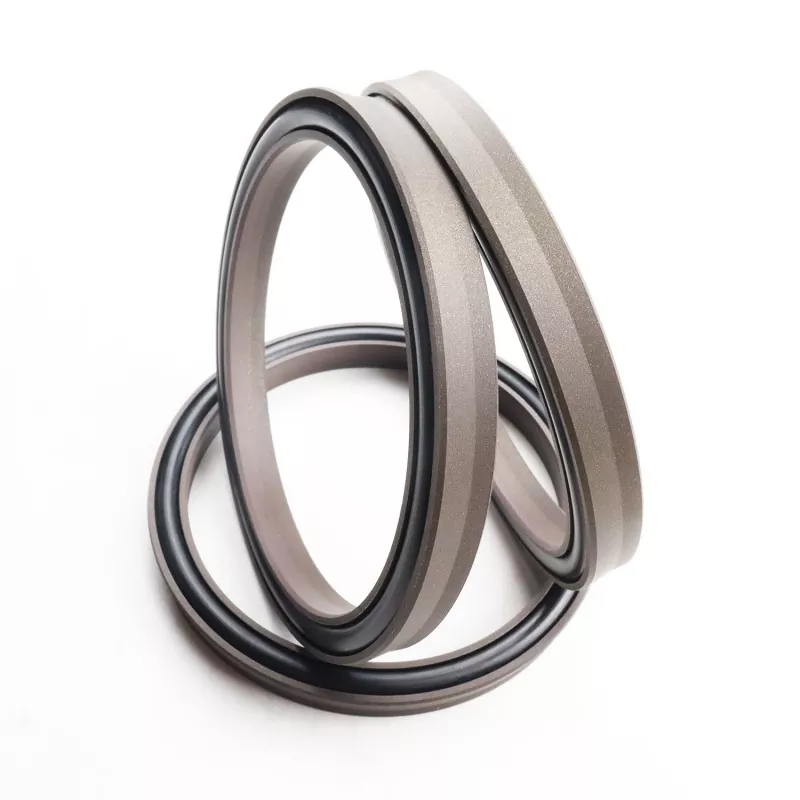

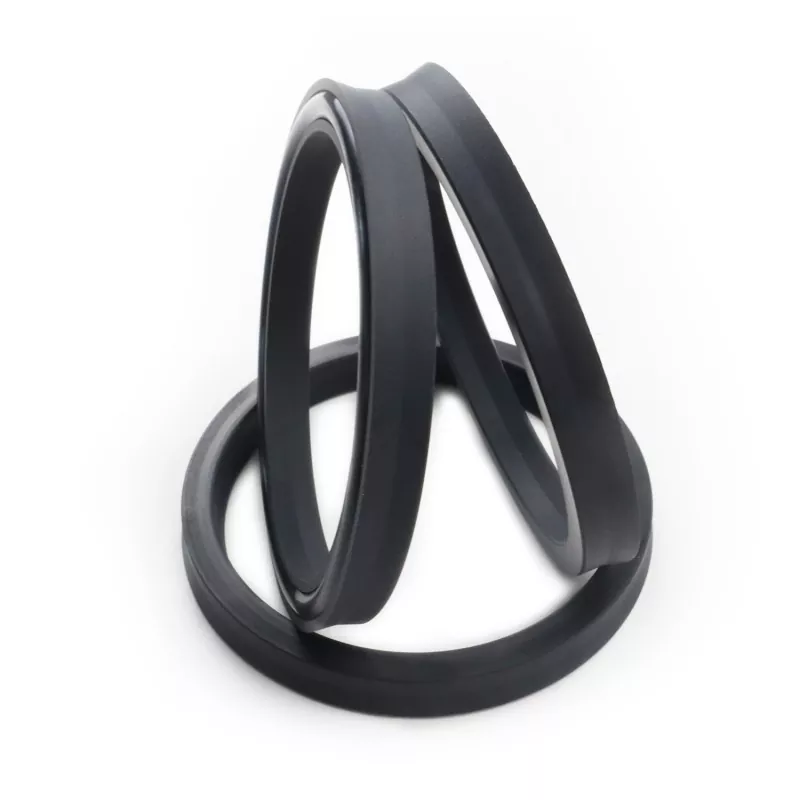

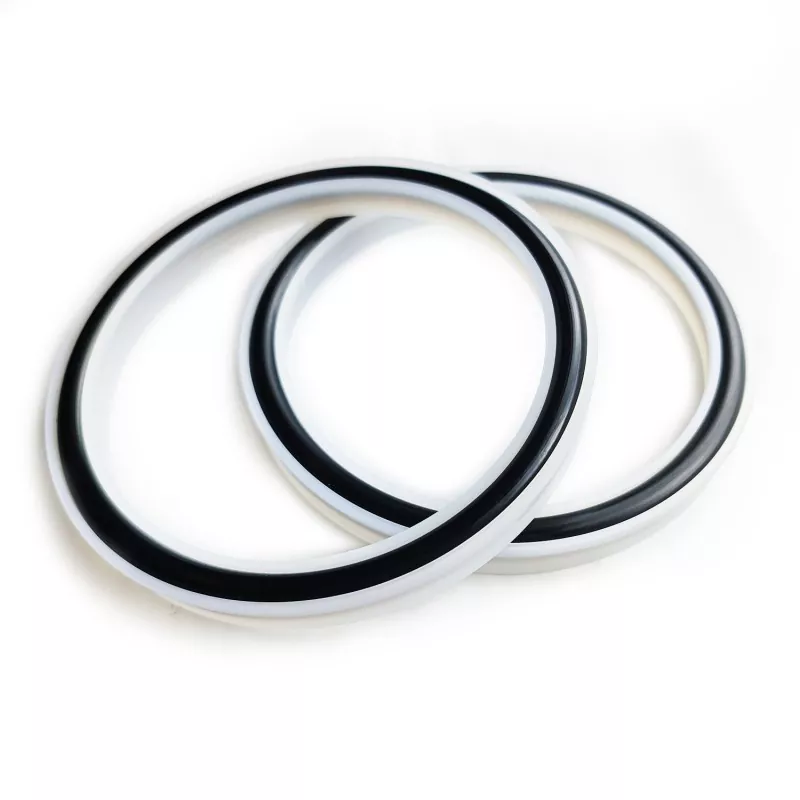

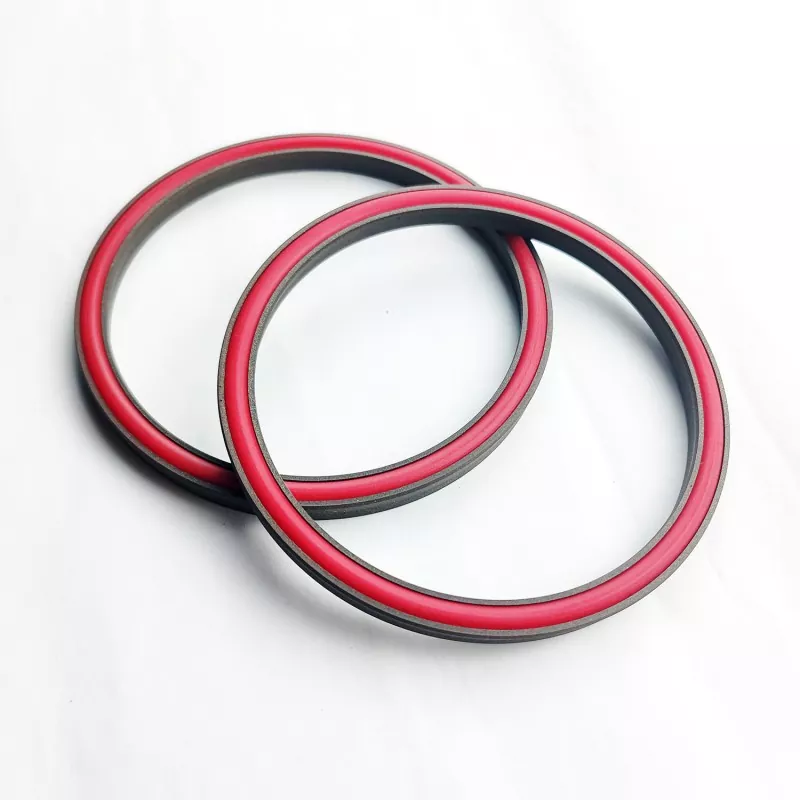

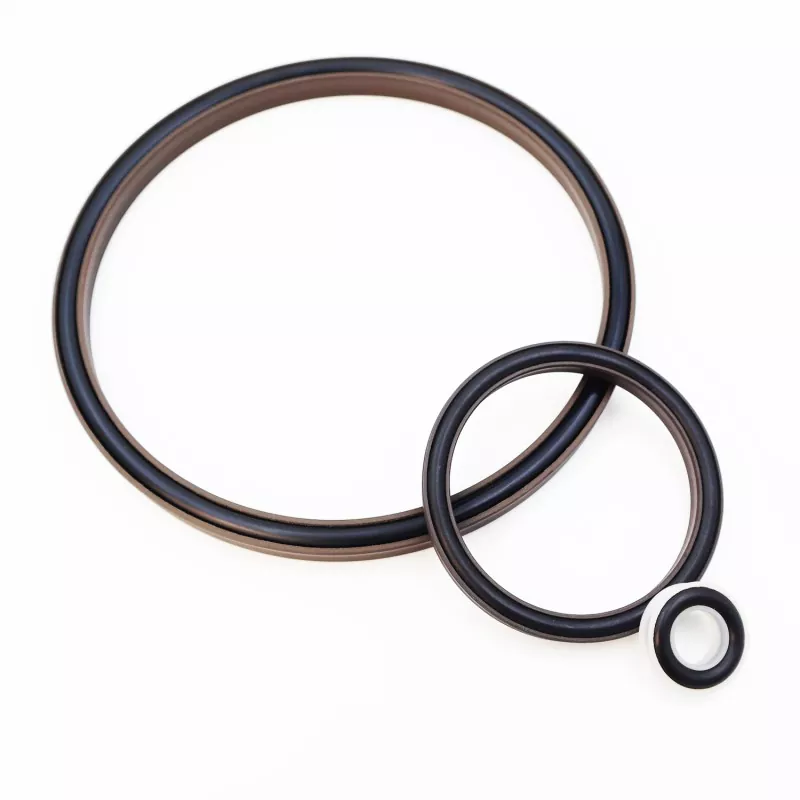

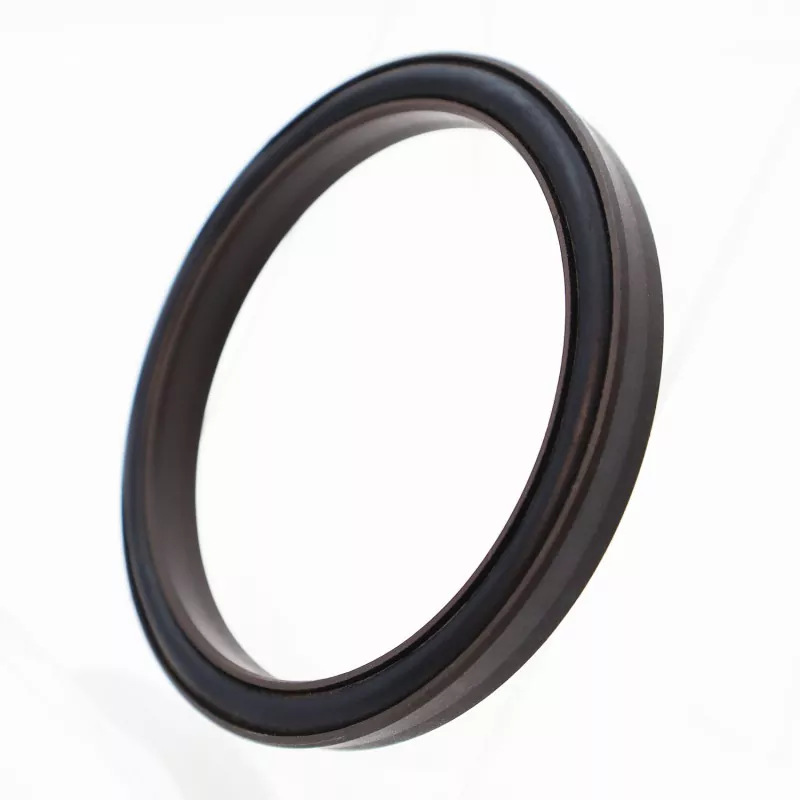

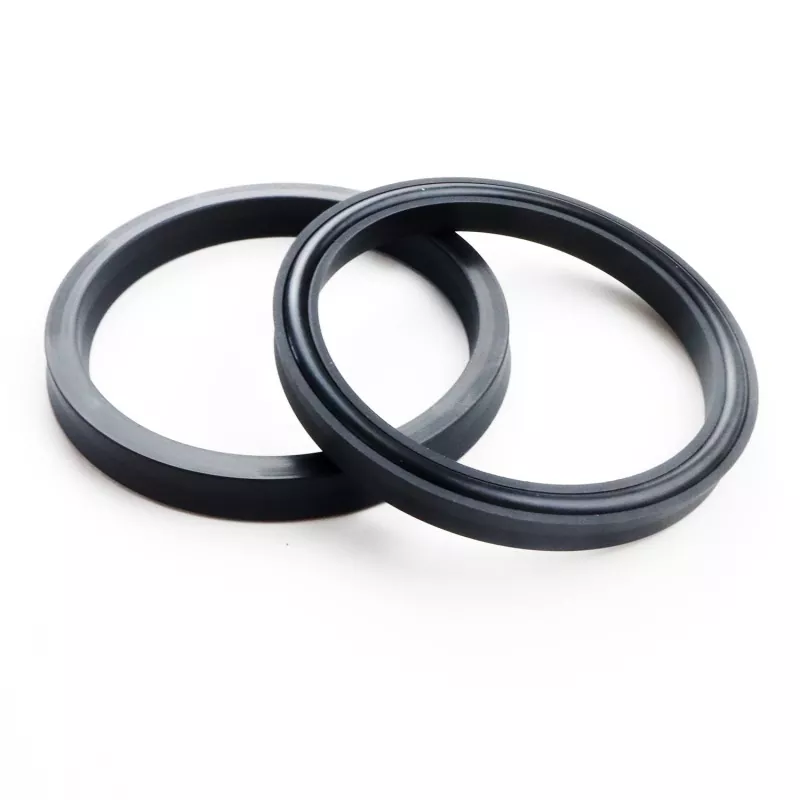

A vedação combinada tipo Y (vedação de pressão ultra-alta/pressão hidráulica) consiste em um anel de vedação em forma de Y feito de PTFE e seus materiais compósitos, e um anel de vedação. É adequado para vedação unidirecional em movimento alternativo hidráulico.
Devido à estrutura patenteada e ao design de espessura otimizado do anel de vedação em forma de Y, ele funciona bem mesmo sob pressão de água ou outros meios de baixa viscosidade. O desenho estrutural do anel de vedação também melhora sua resistência a pressões altas e ultra-altas. A vedação opera com um baixo coeficiente de atrito, eliminando a deformação e permitindo uma lubrificação isenta de óleo a longo prazo.
Nota: Esta estrutura de vedação tem limitações e não é recomendada para uso em canais fechados.
1. Baixo atrito, baixa resistência inicial, operação suave, atrito dinâmico e estático igual, sem fluência.
2. Longa vida útil, adequada para vedação de lubrificação sem óleo.
3. Adequado para vedar meios de alta pressão, ultra-alta pressão e baixa viscosidade, como água.
Valores extremos não devem ocorrer simultaneamente. Entre em contato com nossa empresa se a pressão exceder 260MPa.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Mídia |
|
≤260 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleo hidráulico, fluidos resistentes ao fogo (HFA/HFB), gás, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Materiais de anel de vedação correspondentes: Borracha de nitrilo butadieno RO1 (NBR), Borracha de fluoreto RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3, outros materiais opcionais incluem PTFE2, PTFE4 e outros materiais de alto desempenho.

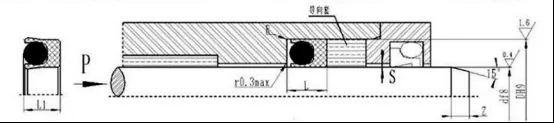

Pedido do modelo RC10-40x52,4x9,2-PTFE3-R01
Modelo - Diâmetro da haste x Diâmetro da ranhura x Largura da ranhura PTFE3 - Código do material de PTFE modificado R01 - Código do material do anel de vedação
