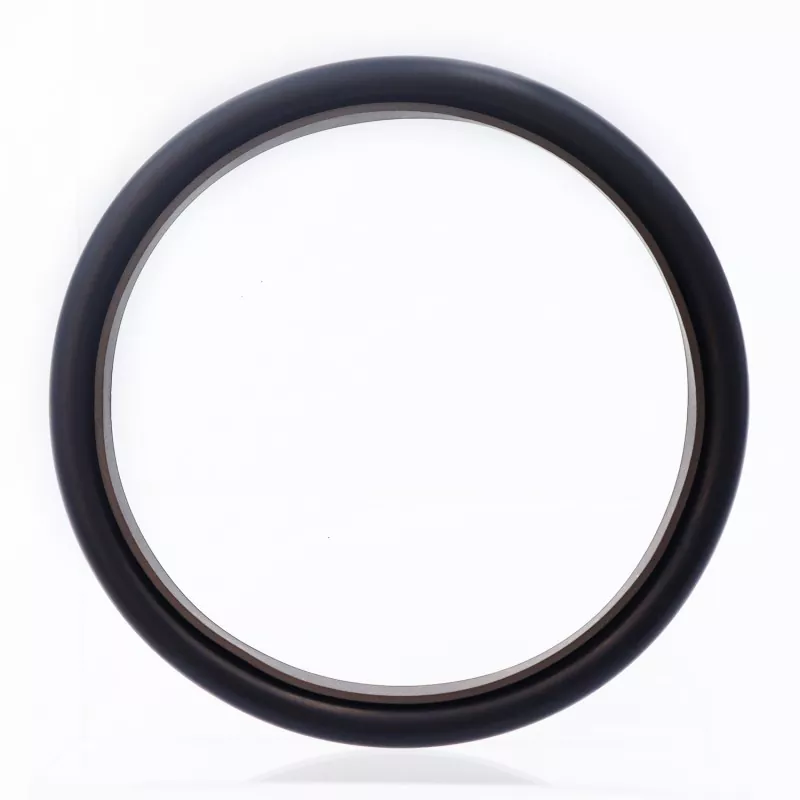

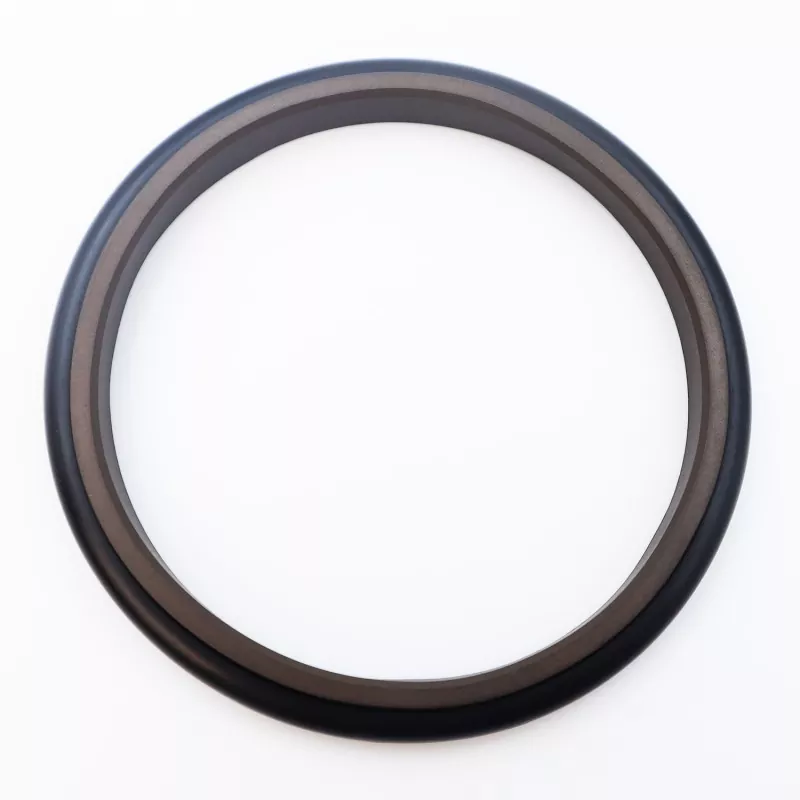

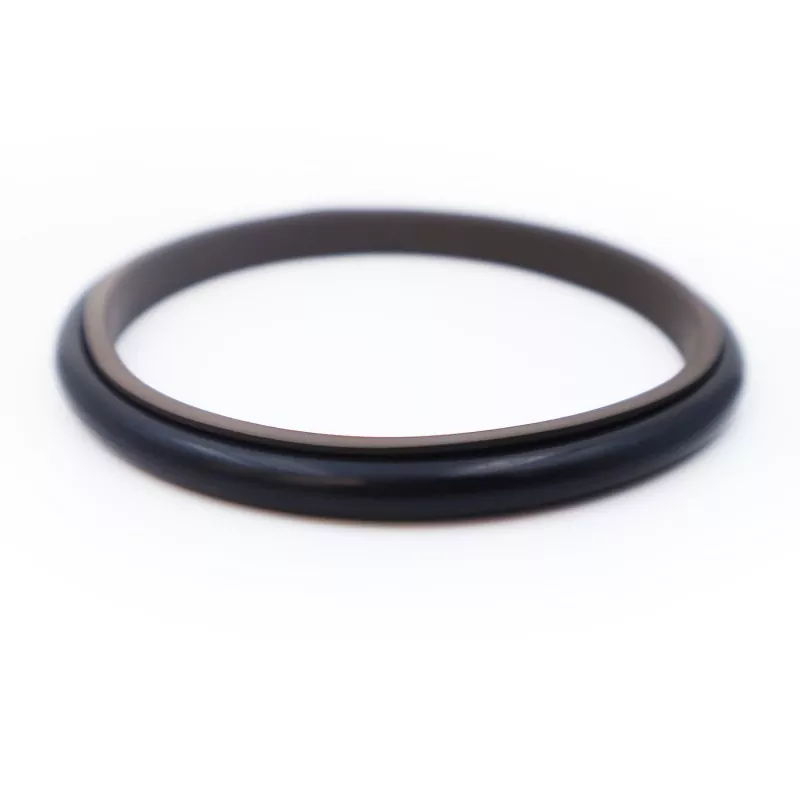

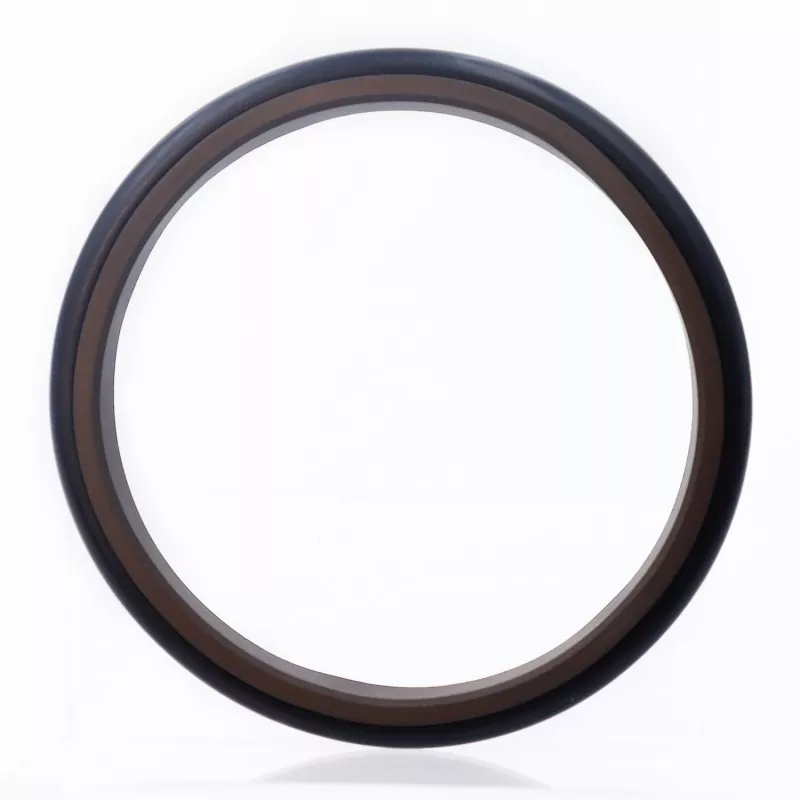

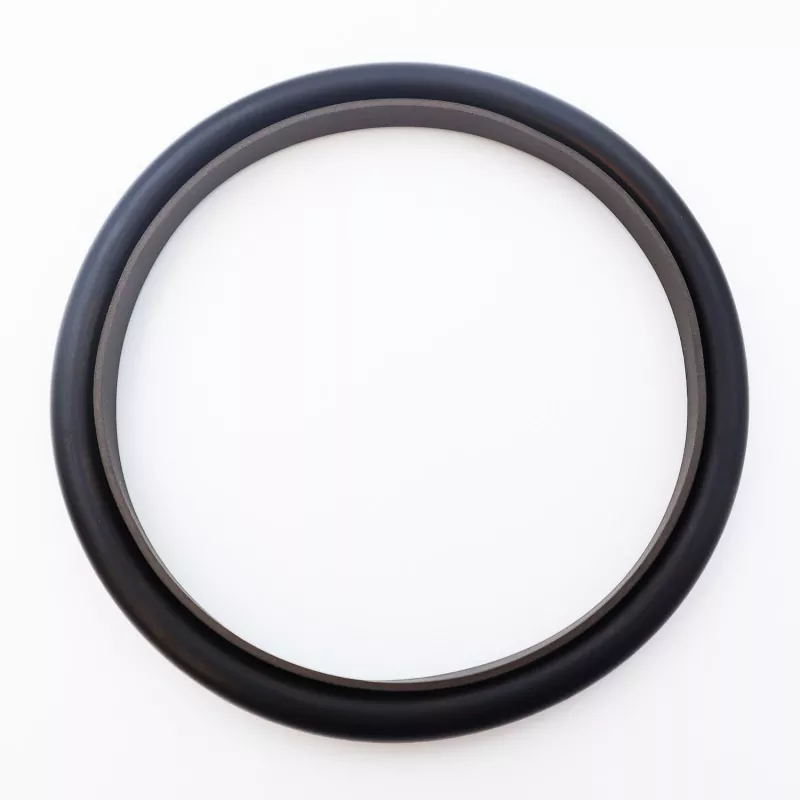

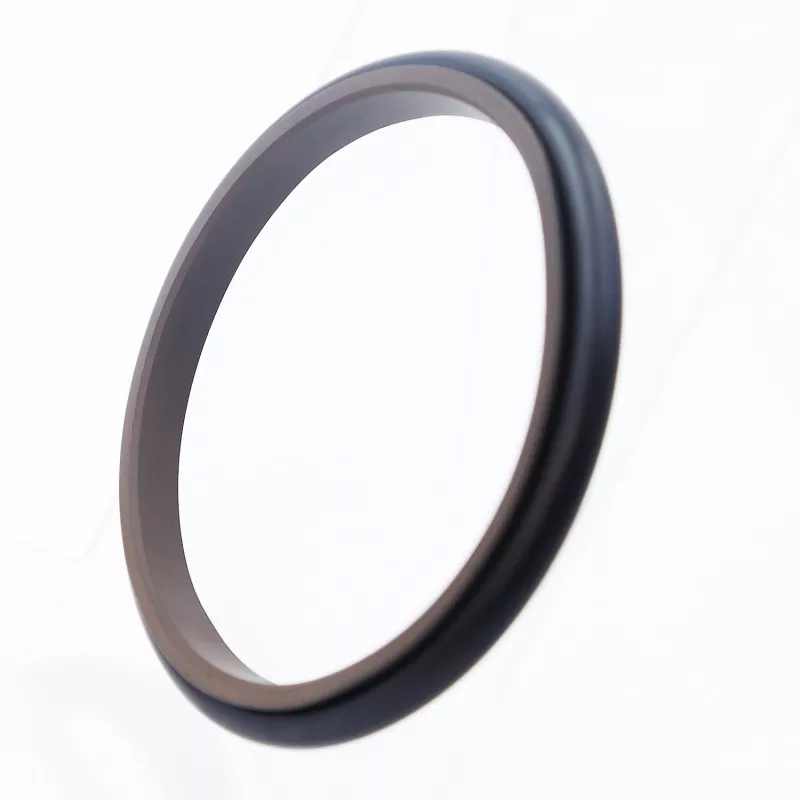

A vedação combinada triangular consiste em um anel de vedação triangular de PTFE e um anel de vedação de borracha; ele foi projetado para vedação sob pressão de ação simples em aplicações alternativas hidráulicas e pneumáticas. O O-ring fornece força radial e compensa o desgaste do anel de vedação. Graças ao design de lábio fino do anel de vedação, ele oferece excelente compensação de acompanhamento e desempenho de vedação. Para diâmetros de haste menores que 30 mm, um projeto de ranhura dividida (tipo aberto) deve ser usado.
1. Adequado para aplicações hidráulicas e pneumáticas;
2. Baixo atrito, baixa resistência à ruptura, movimento suave, atrito dinâmico e estático igual e sem aderência-deslizamento;
3. Longa vida útil; adequado para aplicações de lubrificação isenta de óleo;
4. Design compacto; fácil de instalar e manter;
Os valores-limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade m/s |
Mídia |
|
≤20 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleos hidráulicos de base mineral, fluidos resistentes ao fogo (HFA/HFB), gases, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Os materiais de anel de vedação compatíveis incluem: borracha nitrílica R01 (NBR), borracha fluorada R02 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3; materiais alternativos incluem PTFE1, PTFE2 e PTFE4.
Modelo de pedido: RC14—80—PTFE3—R01
RC14 – Modelo 80 – Diâmetro do Eixo d – PTFE (Código do Material R01) – Código do Material do O-ring
Os produtos podem ser fabricados em qualquer tamanho listado na tabela de especificações.
|

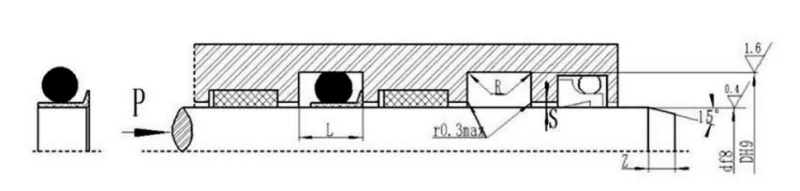

Faixa de diâmetro do eixo df8 |
Diâmetro da ranhura D H9 |
Largura da ranhura L+0,2 |
Raio de canto Rmáx. |
Folga radial S |
Chanfro Z |
Diâmetro do fio do anel de vedação fazer |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Observação: Para diâmetros de eixo ≤30 mm, recomenda-se a utilização de ranhuras abertas.
