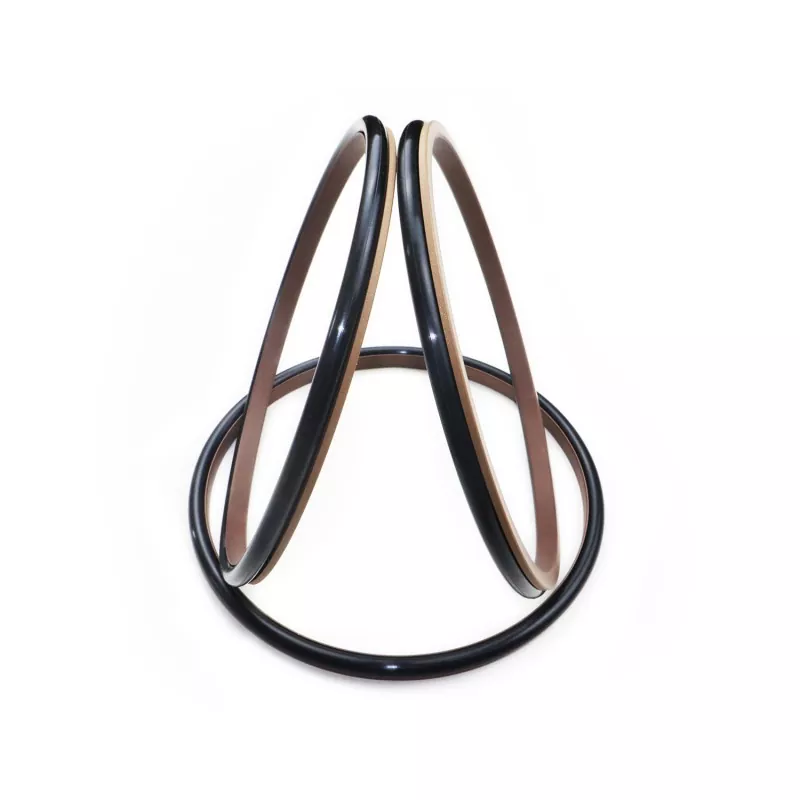

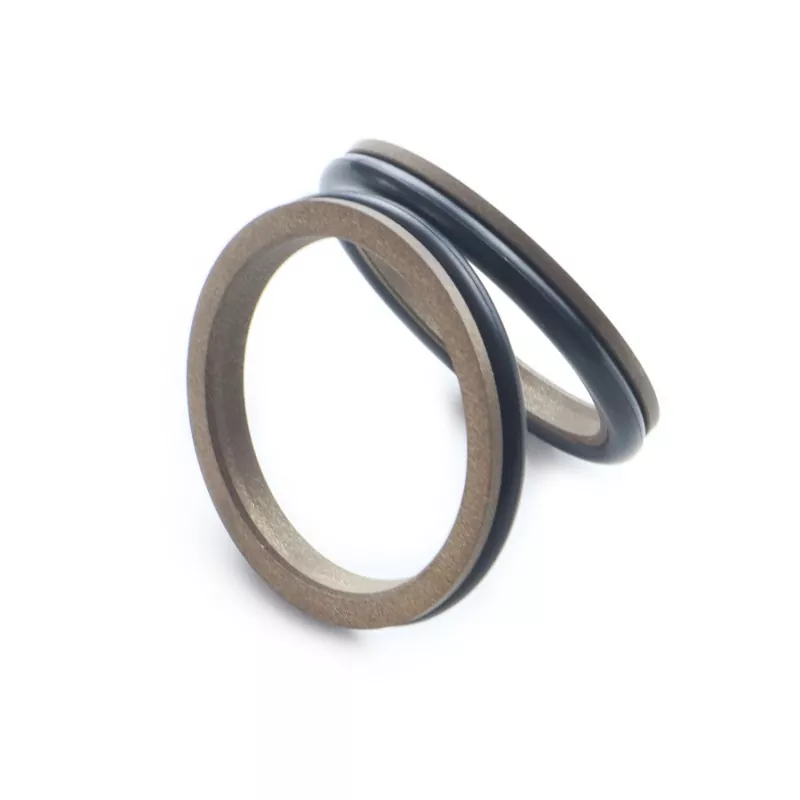

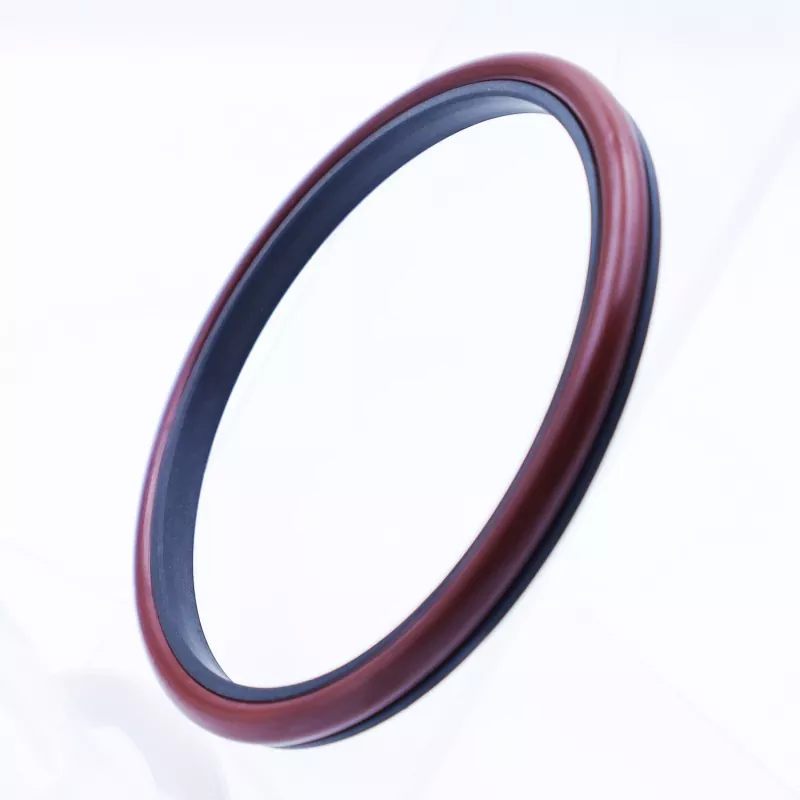

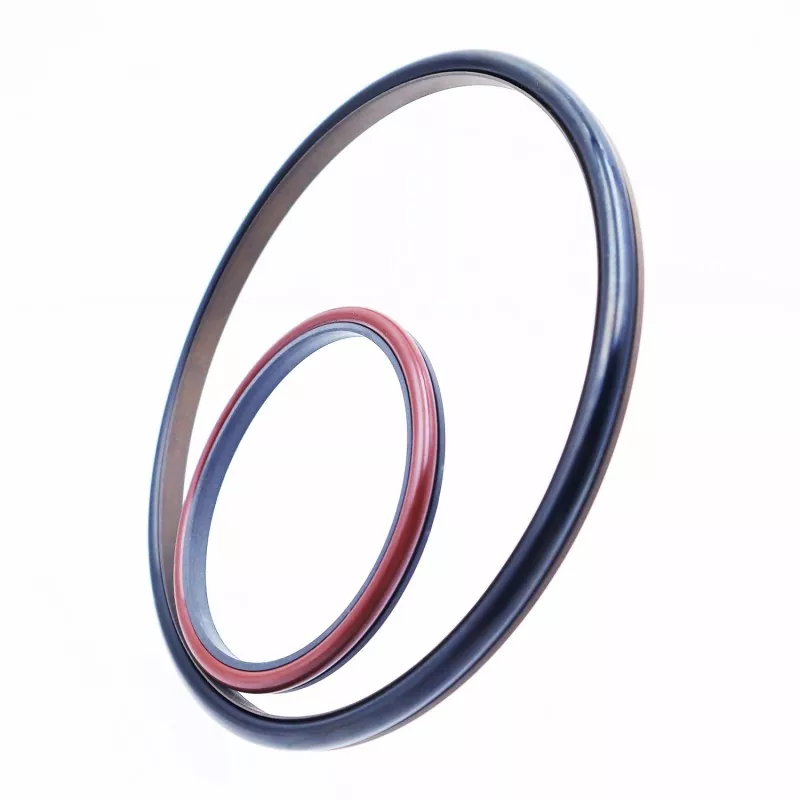

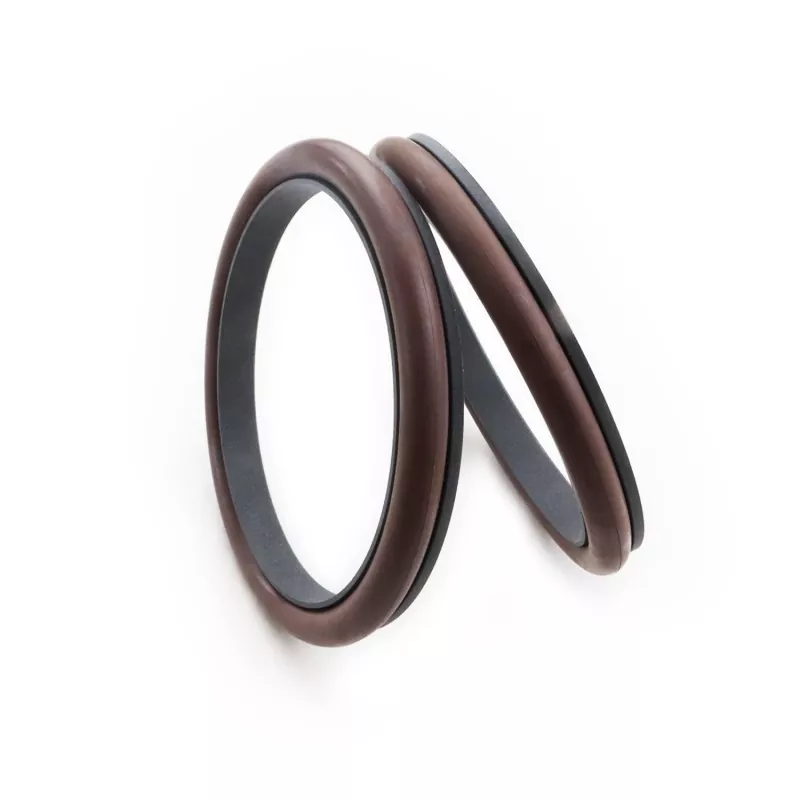

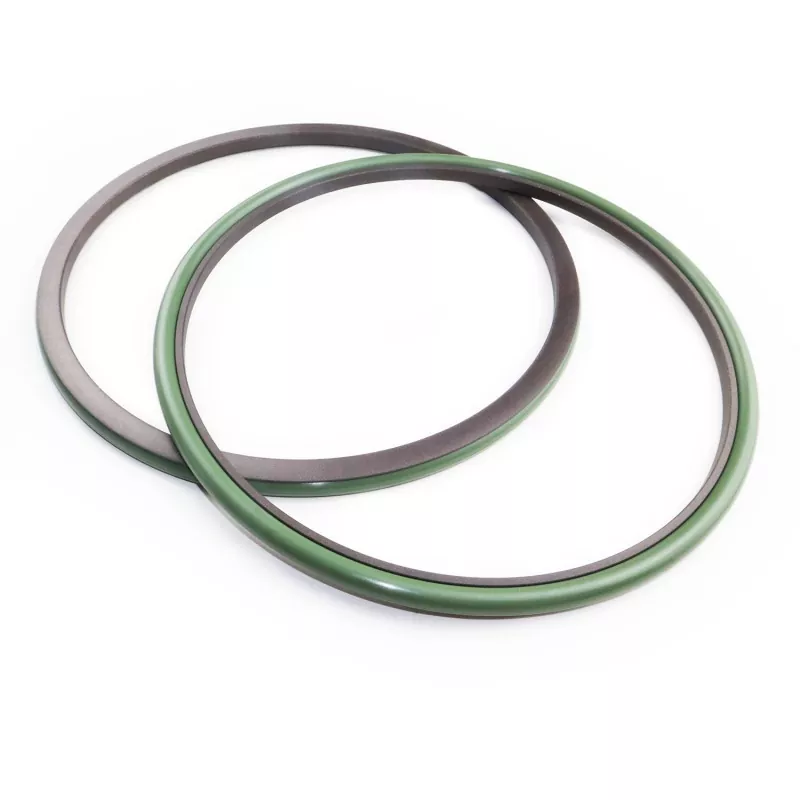

A vedação combinada em ângulo reto consiste em um anel de vedação em ângulo reto feito de PTFE (ou composto de PTFE) e um anel de vedação de borracha; ele foi projetado para vedação alternativa unidirecional em aplicações hidráulicas e pneumáticas.
O produto é categorizado nas séries RC01 e RC02 com base no O-ring correspondente (compatível com a série GB1235). O anel de vedação em ângulo reto apresenta um design de lábio fino que oferece excelente compensação de acompanhamento, resultando em desempenho de vedação superior.
1. Adequado para aplicações hidráulicas e pneumáticas;
2. Excelente desempenho de vedação sob condições de alta e baixa pressão;
3. Baixo atrito com mínima resistência ao arranque; garante movimento suave com atrito dinâmico e estático igual, eliminando stick-slip (rastejamento);
4. Longa vida útil; adequado para aplicações de lubrificação isenta de óleo;
5. Projeto estrutural compacto; fácil de instalar e manter;
Nota: Os valores limite não devem ocorrer simultaneamente.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade (m/s) |
Mídia |
|
≤70 |
-35 a +100 (com anel de vedação NBR) |
≤6 |
Óleo hidráulico, fluidos resistentes ao fogo (HFA/HFB), gás, etc. |
|
-20 a +180 (com anel de vedação FKM) |
1. Os materiais de anel de vedação compatíveis incluem: borracha nitrílica RO1 (NBR), borracha fluorada RO2 (FKM), etc.
2. Material do anel de vedação: Material padrão PTFE3; outras opções disponíveis incluem PTFE2, PTFE4 e outros materiais de alto desempenho.

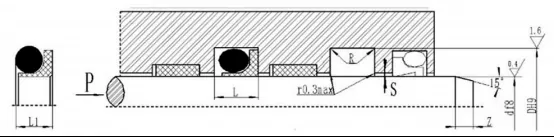

Modelo do pedido: RC01—80x89,6x7,8—PTFE3—R01
Modelo - Diâmetro da haste × Diâmetro da ranhura × Largura da ranhura | PTFE3: Código de material PTFE modificado | R01: Código do material do anel de vedação
