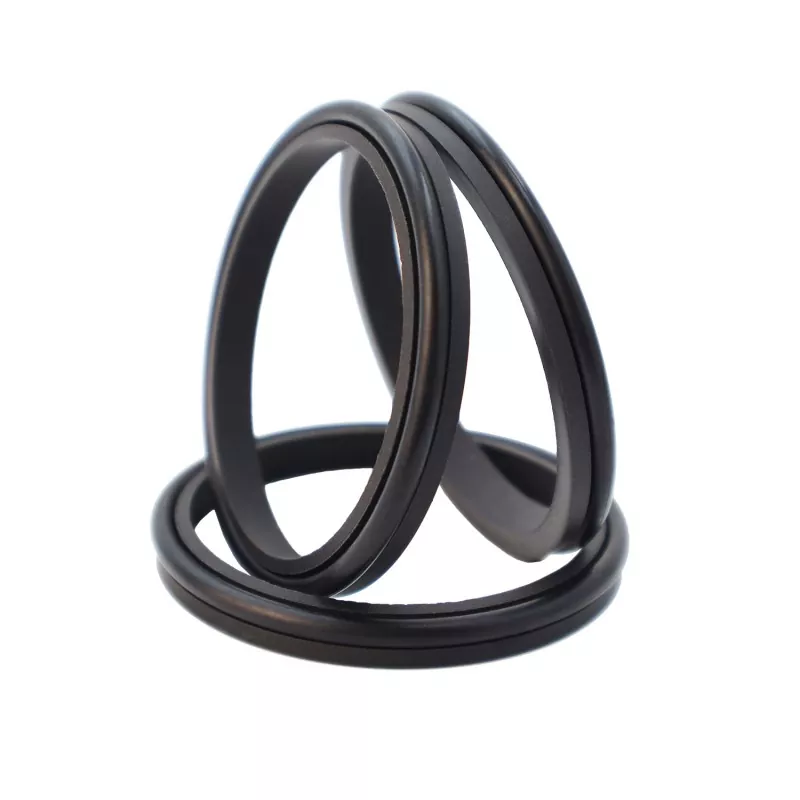

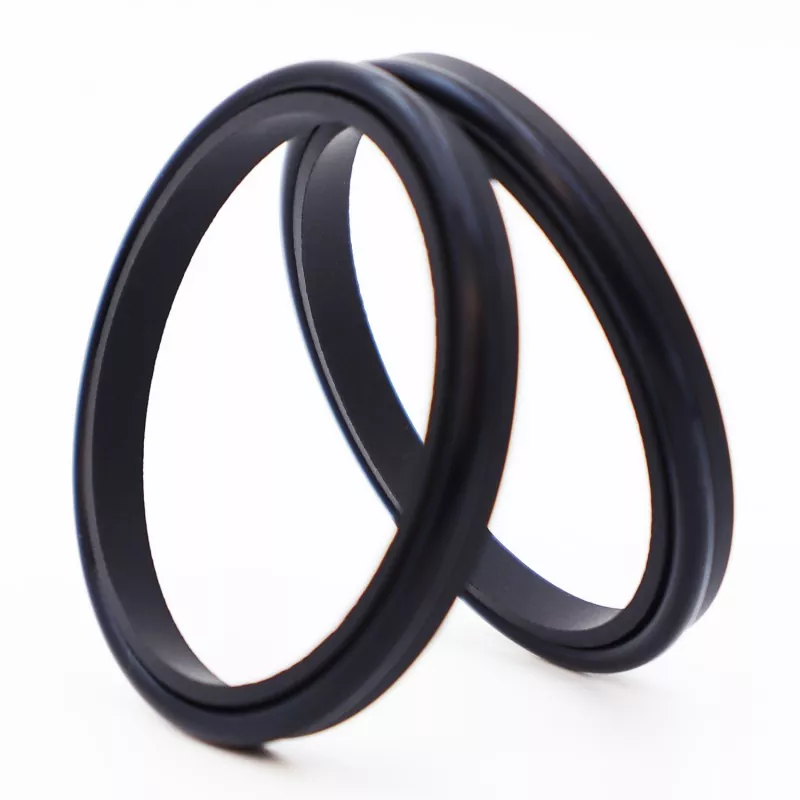

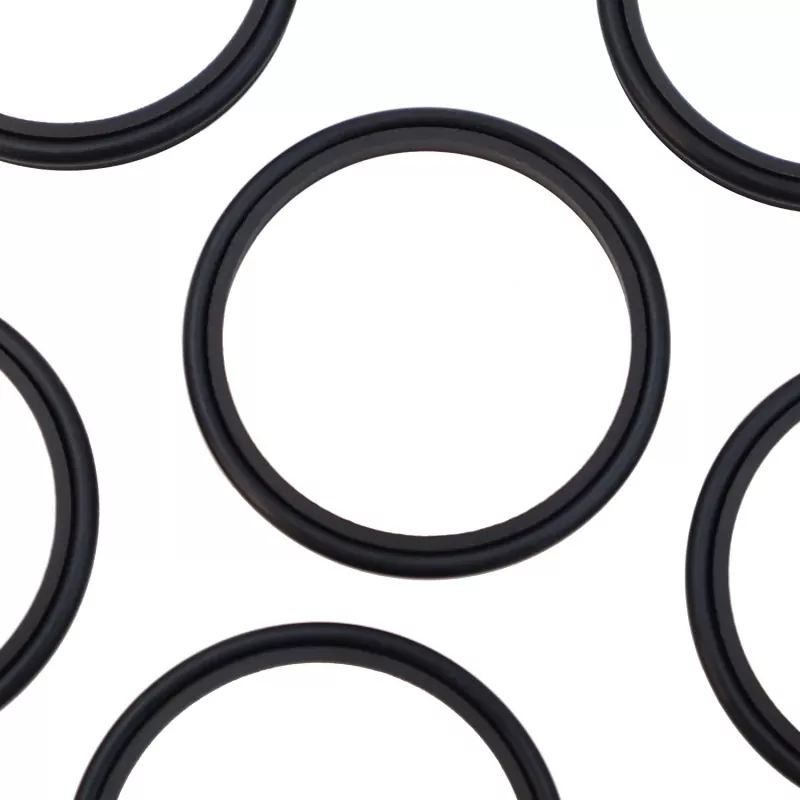

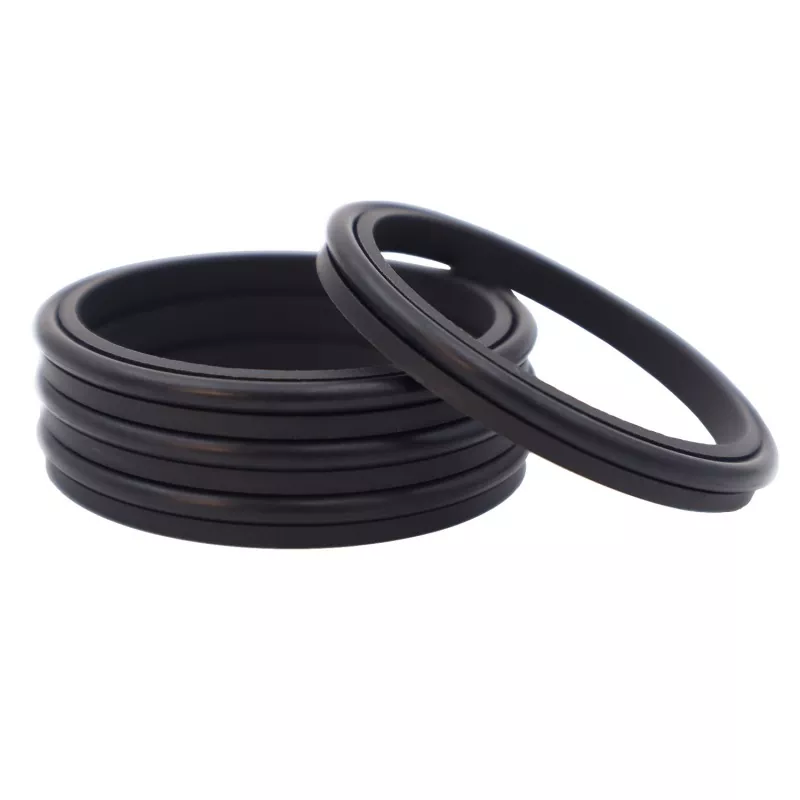

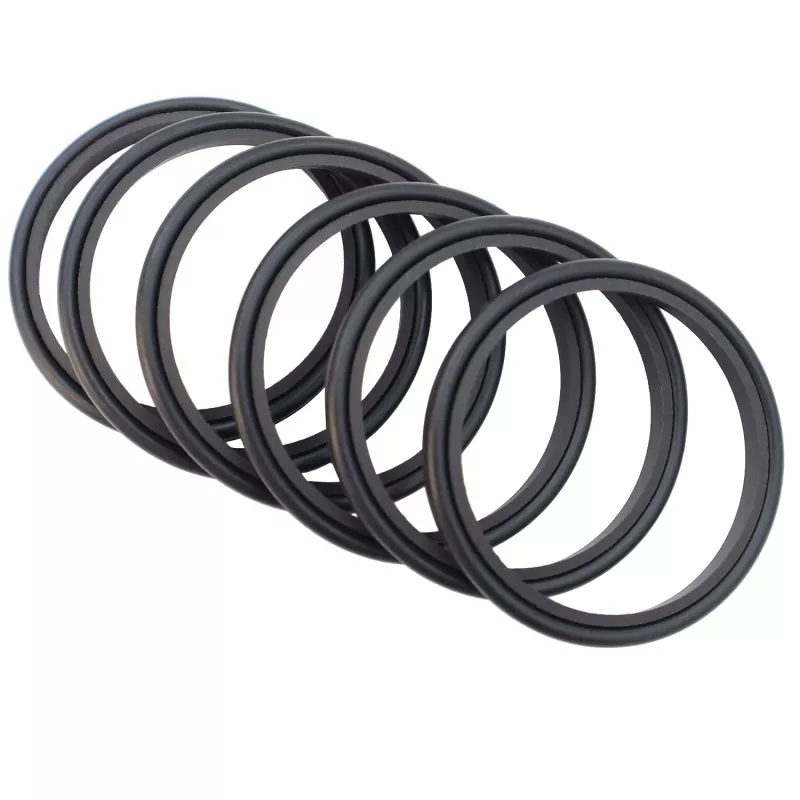

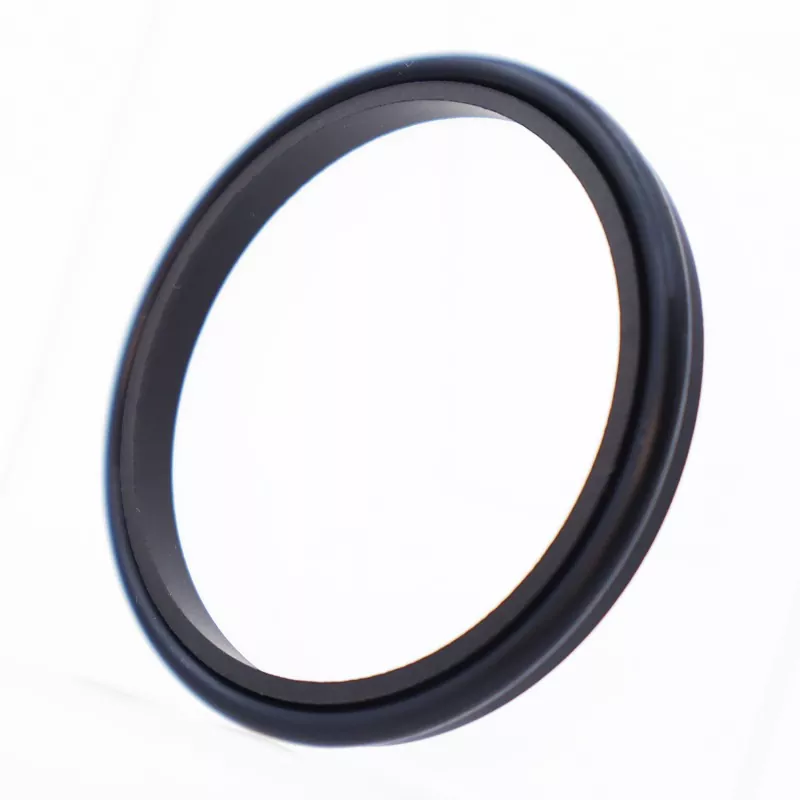

A vedação limpadora combinada de lábio único é uma vedação limpadora de ação simples composta por um anel limpador de lábio único preenchido com PTFE e um anel de vedação de borracha; funciona para remover a poeira e evitar a contaminação do sistema. É adequado para aplicações de movimento alternativo, oscilante ou helicoidal.
|
Pressão (MPa) |
Temperatura (°C) |
Velocidade m/s |
Mídia |
|
- |
-35 a +100 (com anel de vedação NBR) |
6 |
Óleo hidráulico, emulsão, água, etc. |
|
-20 a +200 (com anel de vedação FKM) |
Modelo de pedido: RCF03—80-PTFE3—R01
RCF03 – Modelo | 80 – Diâmetro do Eixo | PTFE3 – PTFE modificado de uso geral | R01 – Código de Material para Componentes de Borracha
Borracha Nitrílica (NBR) – R01 | Borracha fluorada (FKM) – R02
Os produtos podem ser fornecidos em qualquer tamanho dentro da faixa de parâmetros especificada.
|

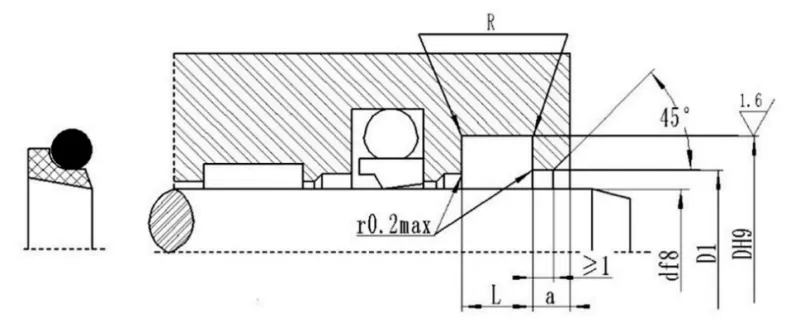

Faixa de diâmetro do eixo df8 |
Diâmetro da ranhura D H9 |
Largura da ranhura L+0,2 |
Diâmetro do furo de folga D1 H11 |
Largura de abertura clara uma ≥ |
Raio de canto R≤ |
Anel de vedação Diâmetro da seção transversal fazer |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
